PJ-036BH-SMT-TR概述

PJ-036 系列 2 x 6.3 mm 16 V 水平表面贴装电源插孔

套管 - 电源连接器插孔 2.50mm 内径（0.098"），5.50mm 外径（0.217"）表面贴装，直角

欧时:
power jack, 2.5 x 5.5 mm, horizontal, SM

得捷:
CONN PWR JACK 2.5X5.5MM SOLDER

艾睿:
2.5 x 6.3 mm, 5.0 A, Horizontal, Surface Mount SMT, Dc Power Jack Connector

Verical:
Conn DC Power Jack F 2 POS Solder RA SMD 3 Terminal 1 Port T/R

PJ-036BH-SMT-TR中文资料参数规格

技术参数

触点数 2

极性 Male

绝缘电阻 100 MΩ

接触电阻 50 mΩ

拔插次数 5000

额定电流Max 5 A

工作温度Max 85 ℃

工作温度Min -25 ℃

额定电压Max 24 VDC

额定电压 24 VDC

接触电阻Max 50 mΩ

封装参数

安装方式 Surface Mount

外形尺寸

高度 11.1 mm

物理参数

颜色 Black

触点材质 Brass

材质 Polyamide PA

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

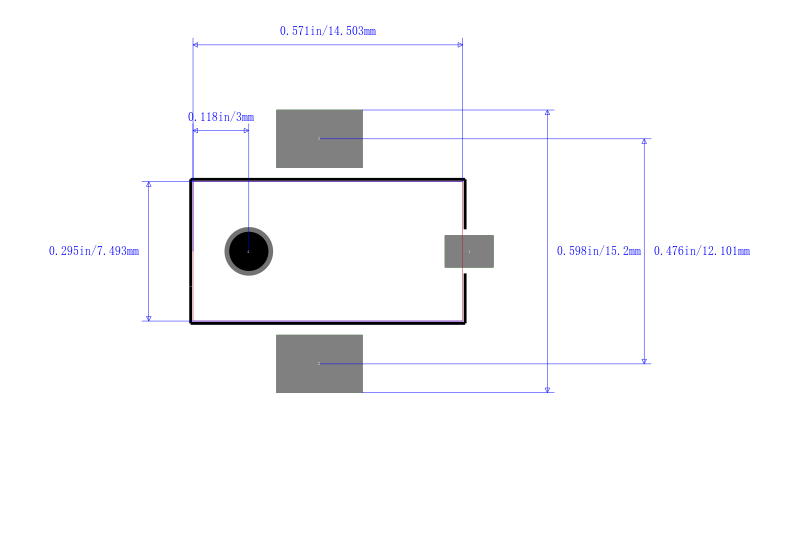

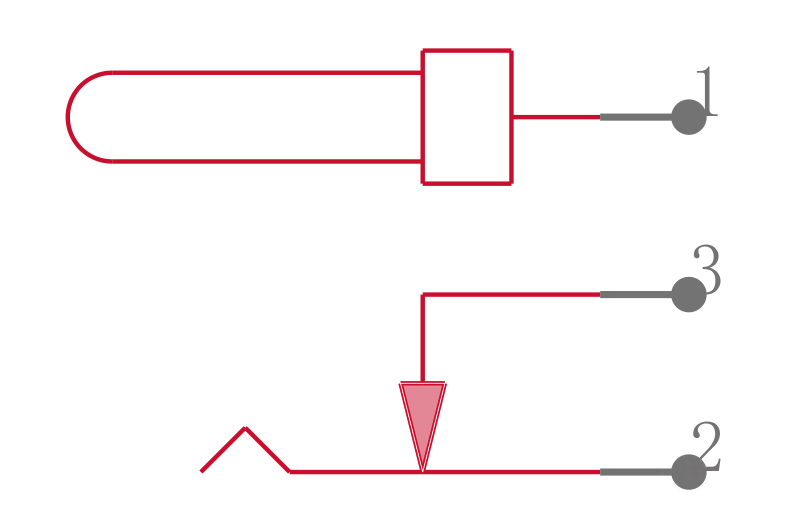

PJ-036BH-SMT-TR引脚图与封装图

在线购买PJ-036BH-SMT-TR

型号： PJ-036BH-SMT-TR

制造商： CUI

描述：PJ-036 系列 2 x 6.3 mm 16 V 水平表面贴装电源插孔
