SN74HC125IPWRG4Q1

SN74HC125IPWRG4Q1图片1
SN74HC125IPWRG4Q1图片2
SN74HC125IPWRG4Q1图片3
SN74HC125IPWRG4Q1图片4
SN74HC125IPWRG4Q1图片5
SN74HC125IPWRG4Q1图片6
SN74HC125IPWRG4Q1图片7
SN74HC125IPWRG4Q1概述

四路总线缓冲器闸具有三态输出 QUADRUPLE BUS BUFFER GATE WITH 3-STATE OUTPUTS

缓冲器,非反向 4 元件 1 位每元件 三态 Output 14-TSSOP


得捷:
IC BUFFER NON-INVERT 6V 14TSSOP


立创商城:
SN74HC125IPWRG4Q1


德州仪器TI:
Automotive 4-ch, 2-V to 6-V buffers with 3-state outputs


艾睿:
Buffer/Line Driver 4-CH Non-Inverting 3-ST CMOS Automotive 14-Pin TSSOP T/R


Chip1Stop:
Buffer/Line Driver 4-CH Non-Inverting 3-ST CMOS Automotive 14-Pin TSSOP T/R


AMEYA360:
IC BUS BUFF TRI-ST QD 14TSSOP


Win Source:
IC BUFFER NON-INVERT 6V 14TSSOP / Buffer, Non-Inverting 4 Element 1 Bit per Element 3-State Output 14-TSSOP


SN74HC125IPWRG4Q1中文资料参数规格
技术参数

电源电压DC 2.00V ~ 6.00V

输出接口数 4

位数 4

传送延迟时间 26.0 ns

电压波节 6.00 V, 5.00 V, 2.00 V

输出电流驱动 -1.00 mA

工作温度Max 85 ℃

工作温度Min -40 ℃

电源电压 2V ~ 6V

封装参数

安装方式 Surface Mount

引脚数 14

封装 TSSOP-14

外形尺寸

封装 TSSOP-14

物理参数

工作温度 -40℃ ~ 85℃ TA

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

SN74HC125IPWRG4Q1引脚图与封装图
SN74HC125IPWRG4Q1引脚图

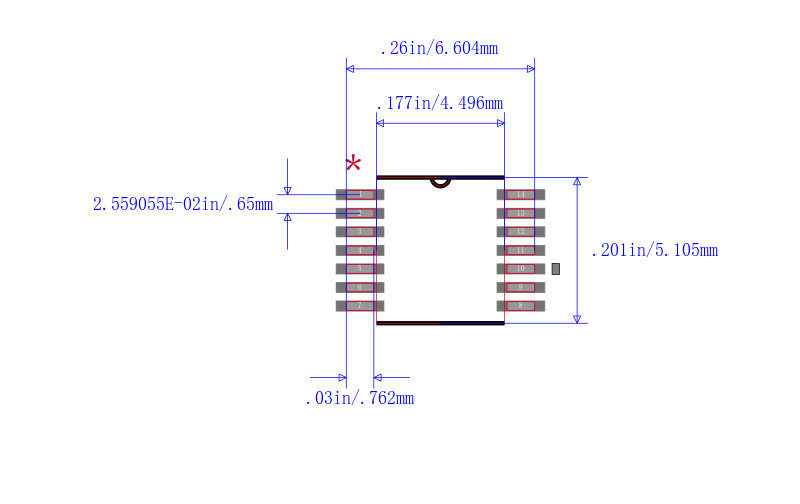

SN74HC125IPWRG4Q1封装图
SN74HC125IPWRG4Q1封装焊盘图
在线购买SN74HC125IPWRG4Q1
型号: SN74HC125IPWRG4Q1
制造商: TI 德州仪器
描述:四路总线缓冲器闸具有三态输出 QUADRUPLE BUS BUFFER GATE WITH 3-STATE OUTPUTS
替代型号SN74HC125IPWRG4Q1
型号/品牌 代替类型 替代型号对比

SN74HC125IPWRG4Q1

TI 德州仪器

当前型号

当前型号

SN74HC125PWR

德州仪器

完全替代

SN74HC125IPWRG4Q1和SN74HC125PWR的区别

SN74HC125PWT

德州仪器

完全替代

SN74HC125IPWRG4Q1和SN74HC125PWT的区别

CD74HC125QPWRQ1

德州仪器

类似代替

SN74HC125IPWRG4Q1和CD74HC125QPWRQ1的区别
