SN74HCT541NSRG4

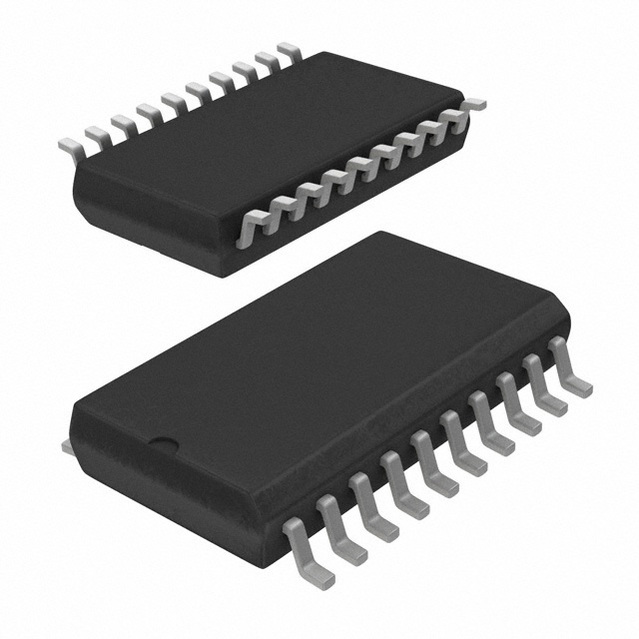

SN74HCT541NSRG4图片1
SN74HCT541NSRG4图片2
SN74HCT541NSRG4图片3
SN74HCT541NSRG4图片4
SN74HCT541NSRG4图片5
SN74HCT541NSRG4图片6
SN74HCT541NSRG4图片7
SN74HCT541NSRG4图片8
SN74HCT541NSRG4图片9
SN74HCT541NSRG4概述

八路缓冲器并用3态输出线路驱动器 OCTAL BUFFERS AND LINE DRIVERS WITH 3-STATE OUTPUTS

缓冲器,非反向 元件 8 位每元件 三态 Output 20-SO


得捷:
IC BUFFER NON-INVERT 5.5V 20SO


立创商城:
SN74HCT541NSRG4


贸泽:
缓冲器和线路驱动器 Octal Buffers And Line Drivers


艾睿:
Buffer/Line Driver 8-CH Non-Inverting 3-ST CMOS 20-Pin SOP T/R


Verical:
Buffer/Line Driver 8-CH Non-Inverting 3-ST CMOS 20-Pin SOP T/R


德州仪器TI:
8-ch, 4.5-V to 5.5-V buffers with TTL-compatible CMOS inputs and 3-state outputs


Win Source:
IC BUFFER NON-INVERT 5.5V 20SO / Buffer, Non-Inverting 1 Element 8 Bit per Element 3-State Output 20-SO


SN74HCT541NSRG4中文资料参数规格
技术参数

电源电压DC 4.50V ~ 5.50V

输出接口数 8

通道数 8

位数 8

传送延迟时间 26.0 ns

电压波节 5.00 V

输出电流驱动 -1.00 mA

输入数 8

工作温度Max 85 ℃

工作温度Min -40 ℃

电源电压 4.5V ~ 5.5V

封装参数

安装方式 Surface Mount

引脚数 20

封装 SOIC-20

外形尺寸

长度 12.6 mm

宽度 5.3 mm

高度 1.95 mm

封装 SOIC-20

物理参数

工作温度 -40℃ ~ 85℃ TA

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

SN74HCT541NSRG4引脚图与封装图
SN74HCT541NSRG4引脚图
SN74HCT541NSRG4封装图
SN74HCT541NSRG4封装焊盘图
在线购买SN74HCT541NSRG4
型号: SN74HCT541NSRG4
制造商: TI 德州仪器
描述:八路缓冲器并用3态输出线路驱动器 OCTAL BUFFERS AND LINE DRIVERS WITH 3-STATE OUTPUTS
替代型号SN74HCT541NSRG4
型号/品牌 代替类型 替代型号对比

SN74HCT541NSRG4

TI 德州仪器

当前型号

当前型号

SN74HCT541NSR

德州仪器

完全替代

SN74HCT541NSRG4和SN74HCT541NSR的区别

SN74HCT541NSRE4

德州仪器

完全替代

SN74HCT541NSRG4和SN74HCT541NSRE4的区别

TC74HCT541AFEL,F

东芝

类似代替

SN74HCT541NSRG4和TC74HCT541AFEL,F的区别
