SN74HC541NE4中文资料参数规格

技术参数

电源电压DC 2.00V ~ 6.00V

输出接口数 8

通道数 8

位数 6

传送延迟时间 25.0 ns

电压波节 6.00 V, 5.00 V, 2.00 V

输出电流驱动 -1.00 mA

工作温度Max 85 ℃

工作温度Min -40 ℃

电源电压 2V ~ 6V

电源电压Max 6 V

电源电压Min 2 V

封装参数

安装方式 Through Hole

引脚数 20

封装 DIP-20

外形尺寸

长度 24.33 mm

宽度 6.35 mm

高度 4.57 mm

封装 DIP-20

物理参数

工作温度 -40℃ ~ 85℃ TA

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC版本 2015/06/15

数据手册

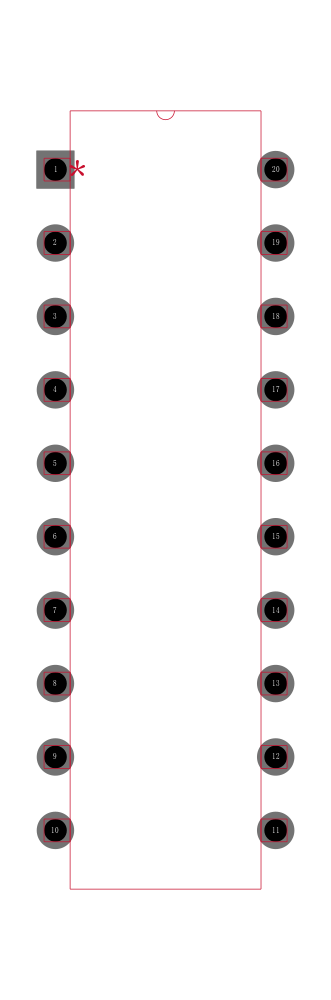

SN74HC541NE4引脚图与封装图

在线购买SN74HC541NE4

型号： SN74HC541NE4

描述：八路缓冲器并用3态输出线路驱动器 OCTAL BUFFERS AND LINE DRIVERS WITH 3-STATE OUTPUTS
