SN74HC368DG4

SN74HC368DG4图片1
SN74HC368DG4图片2
SN74HC368DG4图片3
SN74HC368DG4图片4
SN74HC368DG4图片5
SN74HC368DG4图片6
SN74HC368DG4图片7
SN74HC368DG4图片8
SN74HC368DG4概述

HEX缓冲器和线路驱动器,具有三态输出 HEX BUFFERS AND LINE DRIVERS WITH 3-STATE OUTPUTS

缓冲器,反向 2 元件 2,4(六角形) 位每元件 三态 Output 16-SOIC


得捷:
IC BUFFER INVERT 6V 16SOIC


贸泽:
缓冲器和线路驱动器 Hex Inverting Buffer And Line Drivers


艾睿:
Buffer/Line Driver 6-CH Inverting 3-ST CMOS 16-Pin SOIC Tube


Chip1Stop:
Buffer/Line Driver 6-CH Inverting 3-ST CMOS 16-Pin SOIC Tube


Verical:
Buffer/Line Driver 6-CH Inverting 3-ST CMOS 16-Pin SOIC Tube


德州仪器TI:
6-ch, 2-V to 6-V inverters with 3-state outputs


Win Source:
IC BUFFER INVERT 6V 16SOIC / Buffer, Inverting 2 Element 2, 4 Hex Bit per Element 3-State Output 16-SOIC


SN74HC368DG4中文资料参数规格
技术参数

电源电压DC 2.00V ~ 6.00V

输出接口数 6

通道数 6

位数 6

传送延迟时间 20.0 ns

电压波节 6.00 V, 5.00 V, 2.00 V

输出电流驱动 -1.00 mA

输入数 6

工作温度Max 85 ℃

工作温度Min -40 ℃

电源电压 2V ~ 6V

封装参数

安装方式 Surface Mount

引脚数 16

封装 SOIC-16

外形尺寸

长度 10 mm

宽度 4 mm

高度 1.5 mm

封装 SOIC-16

物理参数

工作温度 -40℃ ~ 85℃ TA

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

SN74HC368DG4引脚图与封装图

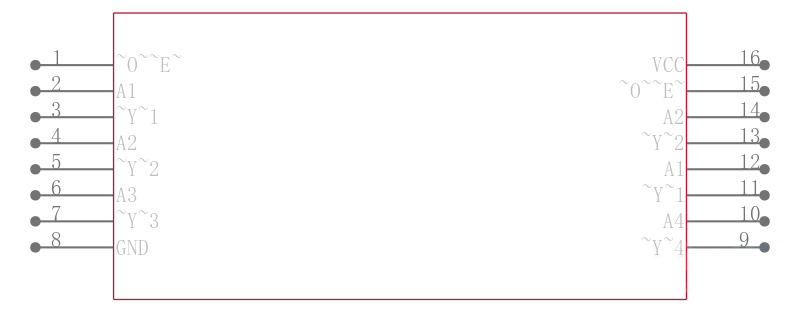

SN74HC368DG4引脚图
SN74HC368DG4封装图
SN74HC368DG4封装焊盘图
在线购买SN74HC368DG4
型号: SN74HC368DG4
制造商: TI 德州仪器
描述:HEX缓冲器和线路驱动器,具有三态输出 HEX BUFFERS AND LINE DRIVERS WITH 3-STATE OUTPUTS
替代型号SN74HC368DG4
型号/品牌 代替类型 替代型号对比

SN74HC368DG4

TI 德州仪器

当前型号

当前型号

SN74HC368D

德州仪器

完全替代

SN74HC368DG4和SN74HC368D的区别

SN74HC368DR

德州仪器

完全替代

SN74HC368DG4和SN74HC368DR的区别

SN74HC368DE4

德州仪器

完全替代

SN74HC368DG4和SN74HC368DE4的区别
