SN74ALS533ANSR参数规格_中文资料_数据手册PDF

SN74ALS533ANSR概述

八路D型透明锁存器带3态输出 OCTAL D-TYPE TRANSPARENT LATCHES WITH 3-STATE OUTPUTS

D 型透明 1 通道 8：8 IC 三态 20-SO

立创商城:
SN74ALS533ANSR

得捷:
IC LATCH TRANSP OCT D 20SO

艾睿:
Latch Transparent 3-ST 8-CH D-Type 20-Pin SOP T/R

Chip1Stop:
Latch Transparent 3-ST 8-CH D-Type 20-Pin SOP T/R

SN74ALS533ANSR中文资料参数规格

技术参数

电源电压DC 4.50V ~ 5.50V

输出接口数 8

输出电流 24.0 mA

电路数 8

位数 8

传送延迟时间 19.0 ns

电压波节 5.00 V

输出电流驱动 -108 µA

工作温度Max 70 ℃

工作温度Min 0 ℃

电源电压 4.5V ~ 5.5V

电源电压Max 5.5 V

电源电压Min 4.5 V

封装参数

安装方式 Surface Mount

引脚数 20

封装 SOP-20

外形尺寸

封装 SOP-20

物理参数

工作温度 0℃ ~ 70℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

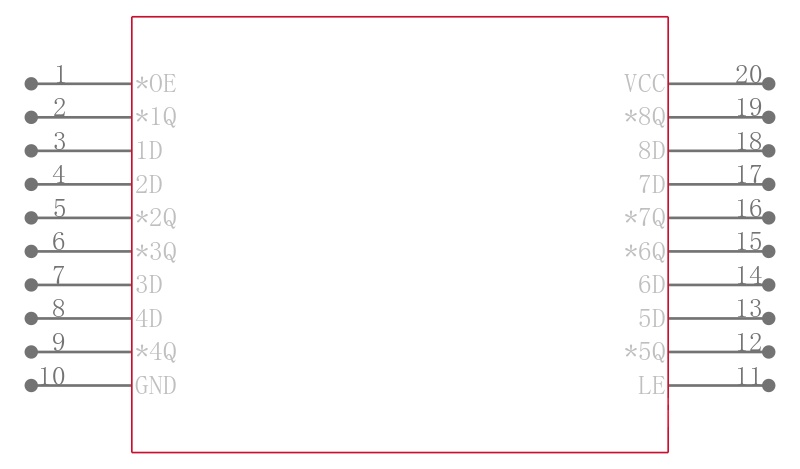

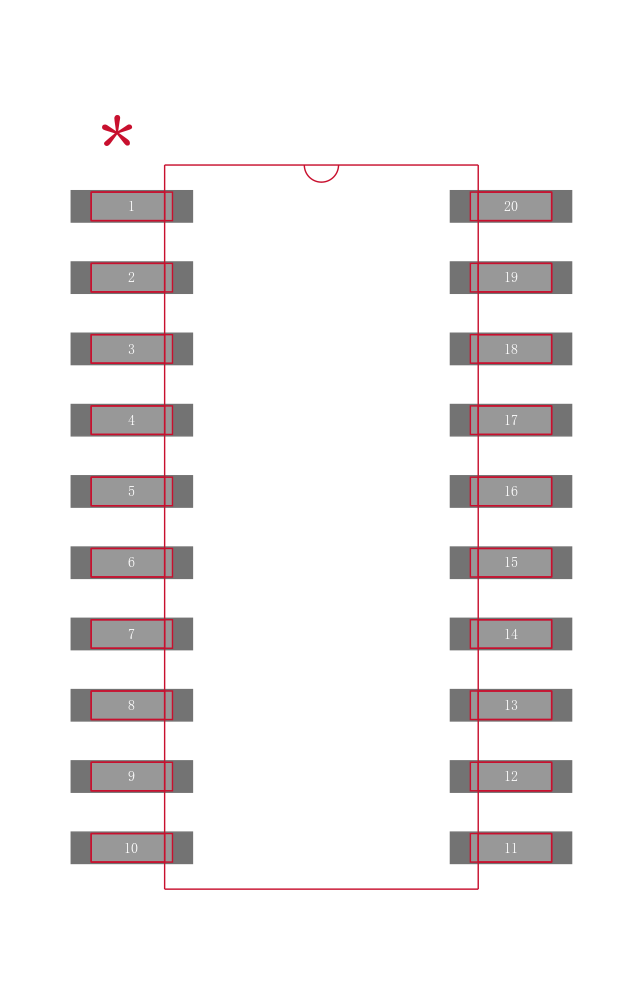

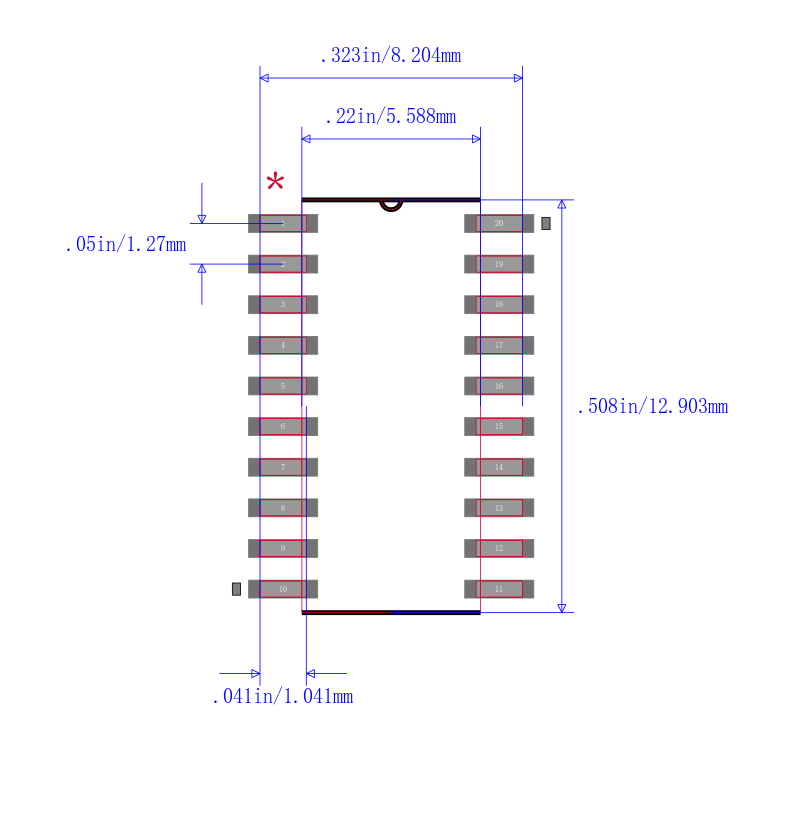

SN74ALS533ANSR引脚图与封装图

在线购买SN74ALS533ANSR

型号： SN74ALS533ANSR

描述：八路D型透明锁存器带3态输出 OCTAL D-TYPE TRANSPARENT LATCHES WITH 3-STATE OUTPUTS

替代型号SN74ALS533ANSR
