SN54HC4002J中文资料参数规格
技术参数
电源电压DC 2.00V ~ 6.00V
输出接口数 1
位数 2
传送延迟时间 165 ns
电压波节 6.00 V, 5.00 V, 2.00 V
逻辑门个数 2
输出电流驱动 -1.00 mA
输入数 4
工作温度Max 125 ℃
工作温度Min -55 ℃
封装参数
安装方式 Through Hole
引脚数 14
封装 CDIP-16
外形尺寸
长度 19.56 mm
宽度 6.92 mm
高度 4.57 mm
封装 CDIP-16
物理参数
工作温度 -55℃ ~ 125℃
其他
产品生命周期 Active
包装方式 Rail, Tube
符合标准
RoHS标准 Non-Compliant
含铅标准 Contains Lead

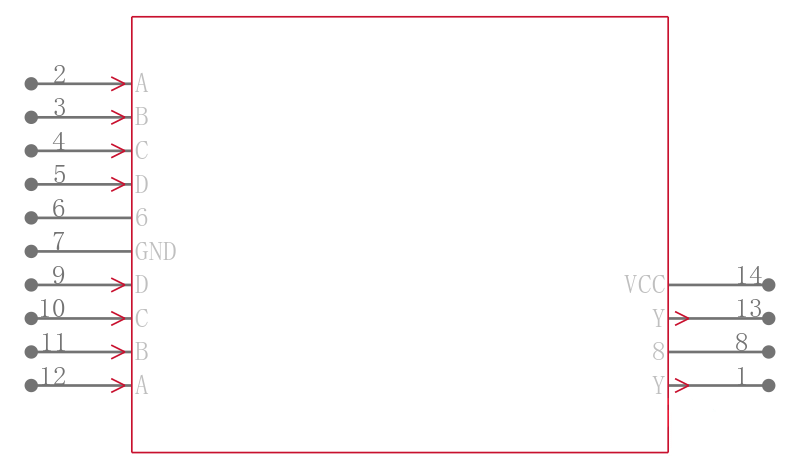

SN54HC4002J引脚图与封装图
在线购买SN54HC4002J
替代型号SN54HC4002J
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
SN54HC4002J TI 德州仪器 | 当前型号 | 当前型号 |
SN74HC02N 德州仪器 | 类似代替 | SN54HC4002J和SN74HC02N的区别 |
SN74HC27N 德州仪器 | 类似代替 | SN54HC4002J和SN74HC27N的区别 |
CD74HC02E 德州仪器 | 类似代替 | SN54HC4002J和CD74HC02E的区别 |
