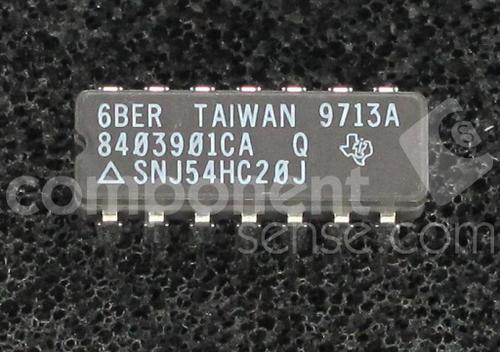

SNJ54HC20J

SNJ54HC20J图片1
SNJ54HC20J图片2
SNJ54HC20J图片3
SNJ54HC20J图片4
SNJ54HC20J图片5
SNJ54HC20J概述

双路4输入正与非门 DUAL 4-INPUT POSITIVE-NAND GATES

description/ordering information

The ’HC20 devices contain two independent 4-input NAND gates. They perform the Boolean function

Y = A •B•C •D or Y = A+ B+ C+ D in positive logic.

Wide Operating Voltage Range of 2 V to 6 V

Outputs Can Drive Up To 10 LSTTL Loads

Low Power Consumption, 20-µA Max ICC

Typical tpd = 11 ns

±4-mA Output Drive at 5 V

Low Input Current of 1 µA Max


立创商城:
SNJ54HC20J


德州仪器TI:
Military 2-ch, 4-input, 2-V to 6-V NAND gates


贸泽:
逻辑门 Dual 4-Input Positive-NAND Gates 14-CDIP -55 to 125


艾睿:
NAND Gate 2-Element 4-IN CMOS 14-Pin CDIP Tube


安富利:
NAND Gate 2-Element 4-IN CMOS 14-Pin CDIP Tube


Verical:
NAND Gate 2-Element 4-IN CMOS 14-Pin CDIP Tube


SNJ54HC20J中文资料参数规格
技术参数

电源电压DC 2.00V ~ 6.00V

输出接口数 1

传送延迟时间 165 ns

电压波节 6.00 V, 5.00 V, 2.00 V

逻辑门个数 2

输出电流驱动 -1.00 mA

输入数 4

工作温度Max 125 ℃

工作温度Min -55 ℃

封装参数

安装方式 Through Hole

引脚数 14

封装 CDIP-16

外形尺寸

长度 19.56 mm

宽度 6.92 mm

高度 4.57 mm

封装 CDIP-16

物理参数

工作温度 -55℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Rail, Tube

符合标准

RoHS标准 Non-Compliant

含铅标准 Contains Lead

数据手册

SNJ54HC20J引脚图与封装图

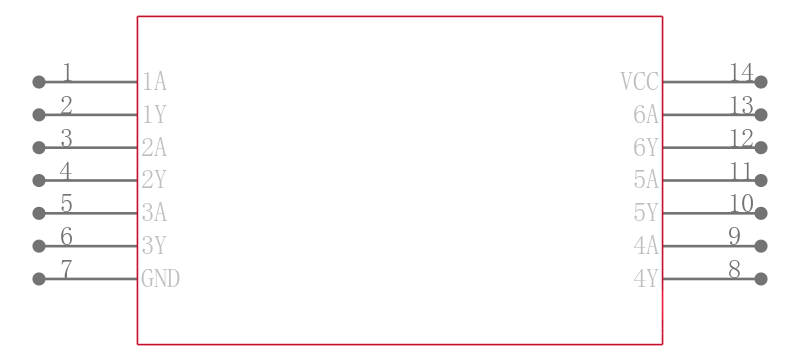

SNJ54HC20J引脚图

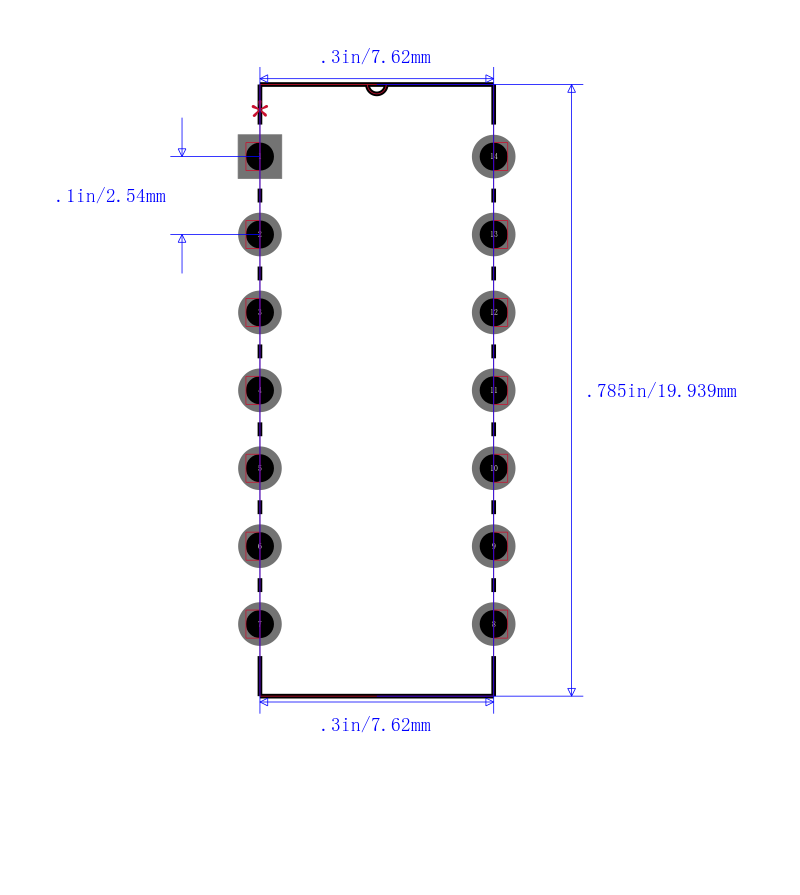

SNJ54HC20J封装图

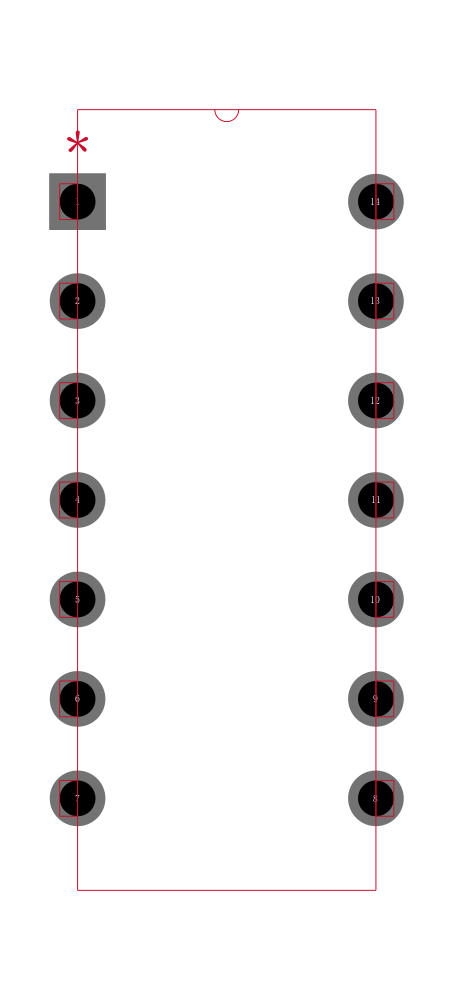

SNJ54HC20J封装焊盘图
在线购买SNJ54HC20J
型号: SNJ54HC20J
制造商: TI 德州仪器
描述:双路4输入正与非门 DUAL 4-INPUT POSITIVE-NAND GATES
替代型号SNJ54HC20J
型号/品牌 代替类型 替代型号对比

SNJ54HC20J

TI 德州仪器

当前型号

当前型号

5962-8403901VCA

德州仪器

完全替代

SNJ54HC20J和5962-8403901VCA的区别

SN54HC20J

德州仪器

完全替代

SNJ54HC20J和SN54HC20J的区别

SN74HC20D

德州仪器

类似代替

SNJ54HC20J和SN74HC20D的区别
