SNJ54AC08J参数规格_中文资料_数据手册PDF_引脚图-锐单商城

SNJ54AC08J图片1

SNJ54AC08J图片2

SNJ54AC08J图片3

SNJ54AC08J中文资料参数规格

技术参数

电源电压DC 2.00V ~ 6.00V

位数 4

传送延迟时间 10.0 ns

电压波节 5.00 V, 3.30 V

逻辑门个数 4

输出电流驱动 -1.00 mA

工作温度Max 125 ℃

工作温度Min -55 ℃

封装参数

安装方式 Through Hole

引脚数 14

封装 CDIP

外形尺寸

封装 CDIP

物理参数

工作温度 -55℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 Non-Compliant

含铅标准 Contains Lead

数据手册

SNJ54AC08J引脚图与封装图

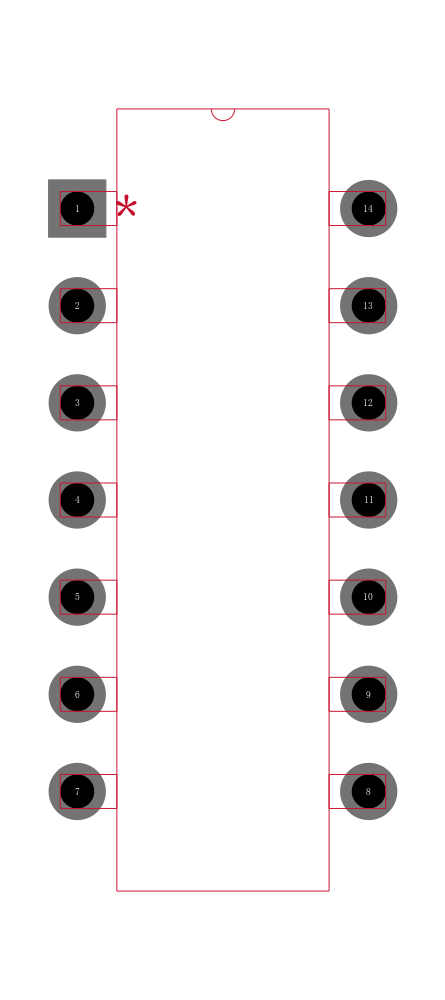

SNJ54AC08J引脚图

SNJ54AC08J封装图

SNJ54AC08J封装焊盘图

在线购买SNJ54AC08J

型号： SNJ54AC08J

制造商： TI 德州仪器

描述：四路2输入正与门 QUADRUPLE 2-INPUT POSITIVE-AND GATES

替代型号SNJ54AC08J

型号/品牌	代替类型	替代型号对比
SNJ54AC08J TI 德州仪器	当前型号	当前型号
5962-8761501CA 德州仪器	完全替代	SNJ54AC08J和5962-8761501CA的区别
SN74AC08N 德州仪器	类似代替	SNJ54AC08J和SN74AC08N的区别
SN74AC08NE4 德州仪器	类似代替	SNJ54AC08J和SN74AC08NE4的区别
