SN74ALVTH16240VR参数规格_中文资料_数据手册PDF

SN74ALVTH16240VR概述

2.5V/3.3V 16Bit Buffers/Drivers With 3-State Outputs 48-TVSOP -40℃ to 85℃

Buffer, Inverting 4 Element 4 Bit per Element 3-State Output 48-TVSOP

得捷:
IC BUFFER INVERT 3.6V 48TVSOP

贸泽:
Buffers & Line Drivers 3 St 2.5/3.3V 16bit

艾睿:
Buffer/Line Driver 16-CH Inverting 3-ST BiCMOS 48-Pin TVSOP T/R

安富利:
Buffer/Line Driver 16-CH Inverting 3-ST BiCMOS 48-Pin TVSOP T/R

Chip1Stop:
Buffer/Line Driver 16-CH Inverting 3-ST BiCMOS 48-Pin TVSOP T/R

SN74ALVTH16240VR中文资料参数规格

技术参数

电源电压DC 2.30V ~ 3.60V

输出接口数 16

电路数 4

通道数 16

位数 16

电压波节 3.30 V, 2.50 V

静态电流 3.2 mA

输出电流驱动 -333 µA

输入数 4

工作温度Max 85 ℃

工作温度Min 40 ℃

电源电压 2.3V ~ 2.7V

电源电压Max 3.6 V

电源电压Min 2.3 V

封装参数

安装方式 Surface Mount

引脚数 48

封装 TFSOP-48

外形尺寸

长度 9.7 mm

宽度 4.4 mm

高度 1.05 mm

封装 TFSOP-48

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

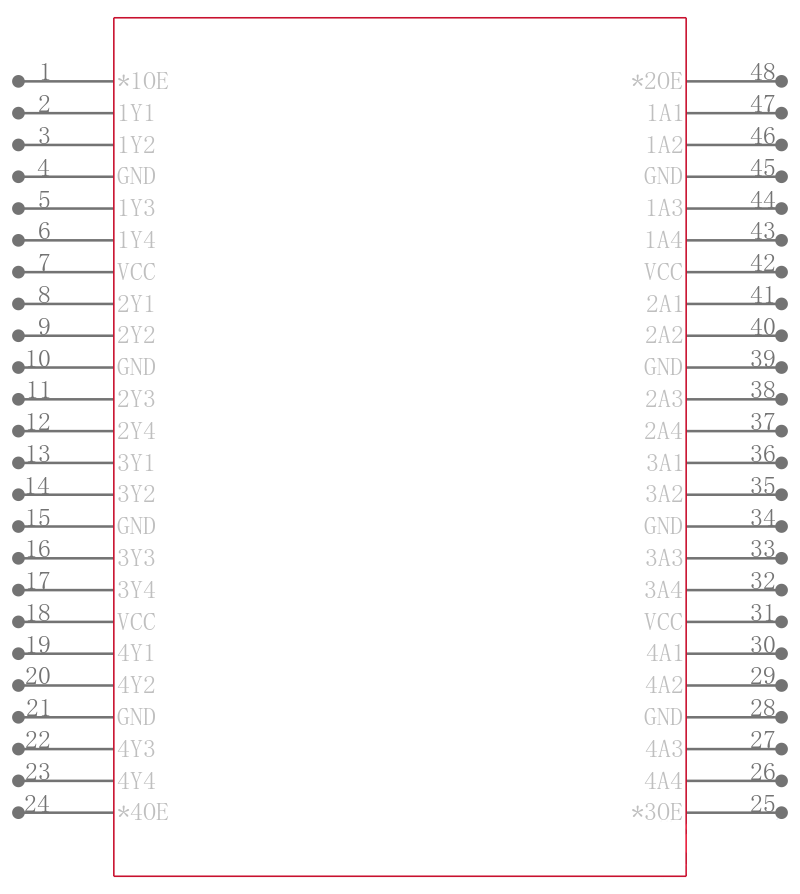

SN74ALVTH16240VR引脚图与封装图

在线购买SN74ALVTH16240VR

型号： SN74ALVTH16240VR

制造商： TI 德州仪器

描述：2.5V/3.3V 16Bit Buffers/Drivers With 3-State Outputs 48-TVSOP -40℃ to 85℃

立即咨询

替代型号SN74ALVTH16240VR

型号/品牌	代替类型	替代型号对比
SN74ALVTH16240VR TI 德州仪器	当前型号	当前型号
SN74ALVTH162244DL 德州仪器	类似代替	SN74ALVTH16240VR和SN74ALVTH162244DL的区别
SN74ALVTH162245GR 德州仪器	类似代替	SN74ALVTH16240VR和SN74ALVTH162245GR的区别
SN74ALVTH16244VR 德州仪器	类似代替	SN74ALVTH16240VR和SN74ALVTH16244VR的区别
