SNJ54AC11J中文资料参数规格
技术参数
电源电压DC 2.00V ~ 6.00V
输出接口数 1
位数 3
传送延迟时间 11.0 ns
电压波节 5.00 V, 3.30 V
逻辑门个数 3
输出电流驱动 -1.00 mA
输入数 3
工作温度Max 125 ℃
工作温度Min -55 ℃
封装参数
安装方式 Through Hole
引脚数 14
封装 CDIP-16
外形尺寸
长度 19.56 mm
宽度 6.92 mm
高度 4.57 mm
封装 CDIP-16
物理参数
工作温度 -55℃ ~ 125℃
其他
产品生命周期 Active
包装方式 Rail, Tube
符合标准
RoHS标准 Non-Compliant
含铅标准 Contains Lead

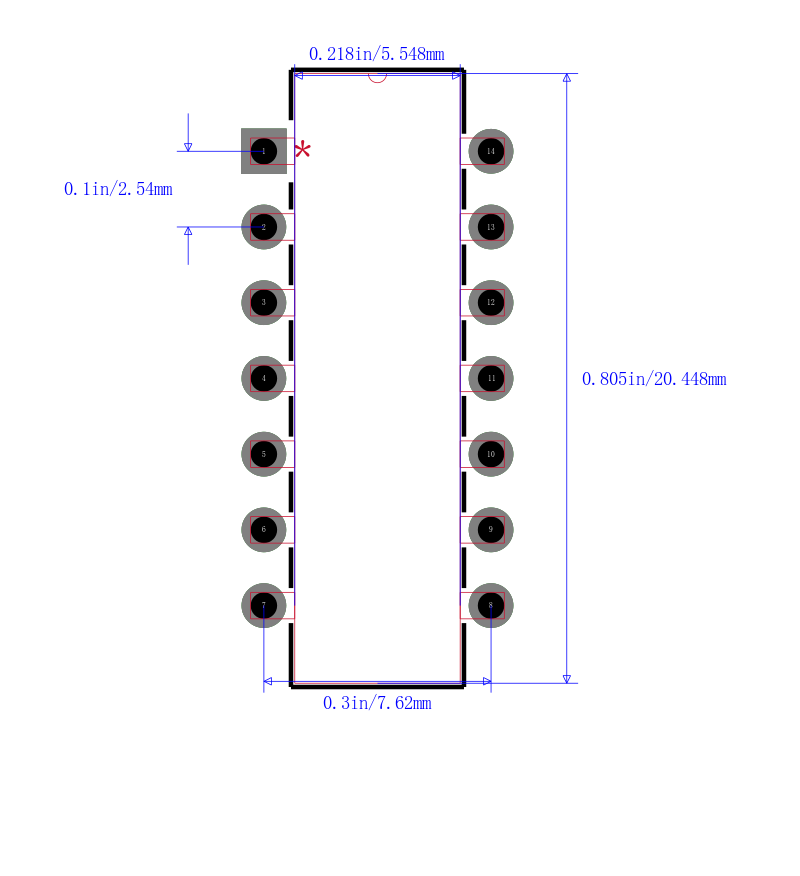

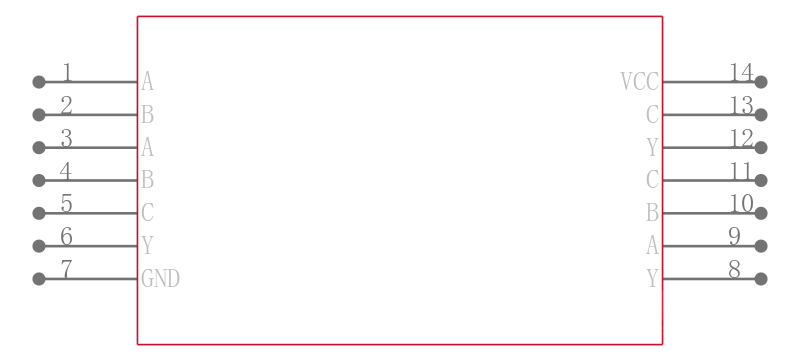

SNJ54AC11J引脚图与封装图
