SN74LVC863ADBR参数规格_中文资料_数据手册PDF

SN74LVC863ADBR概述

具有三态输出的9位总线收发器 9-BIT BUS TRANSCEIVER WITH 3-STATE OUTPUTS

收发器，非反相 1 元件 9 位每元件三态 Output 24-SSOP

得捷:
IC TXRX NON-INVERT 3.6V 24SSOP

贸泽:
总线收发器 9bit Bus

SN74LVC863ADBR中文资料参数规格

技术参数

电源电压DC 2.00V ~ 3.60V

输出接口数 9

电路数 1

位数 9

电压波节 3.30 V, 2.70 V, 2.50 V, 1.80 V

输出电流驱动 -1.00 mA

工作温度Max 85 ℃

工作温度Min -40 ℃

电源电压 1.65V ~ 3.6V

封装参数

安装方式 Surface Mount

引脚数 24

封装 SSOP-24

外形尺寸

长度 8.2 mm

宽度 5.3 mm

高度 1.95 mm

封装 SSOP-24

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

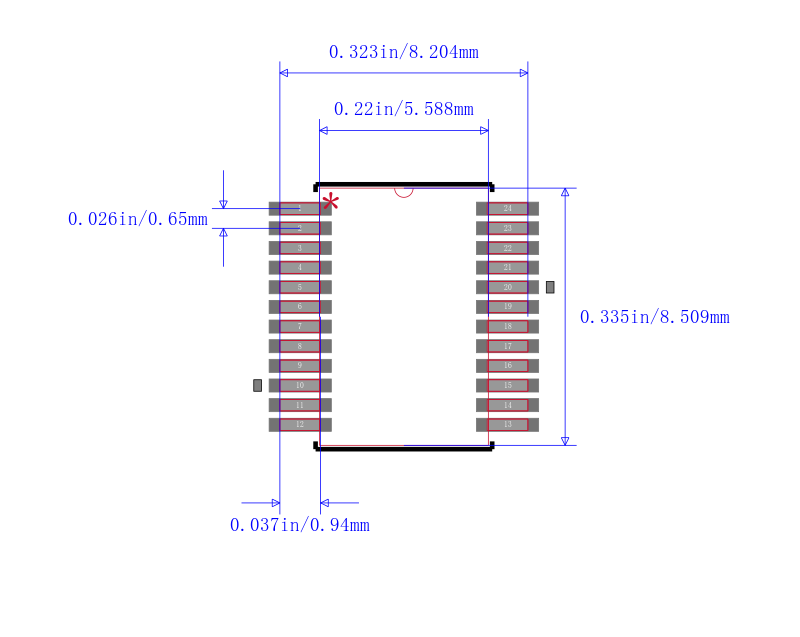

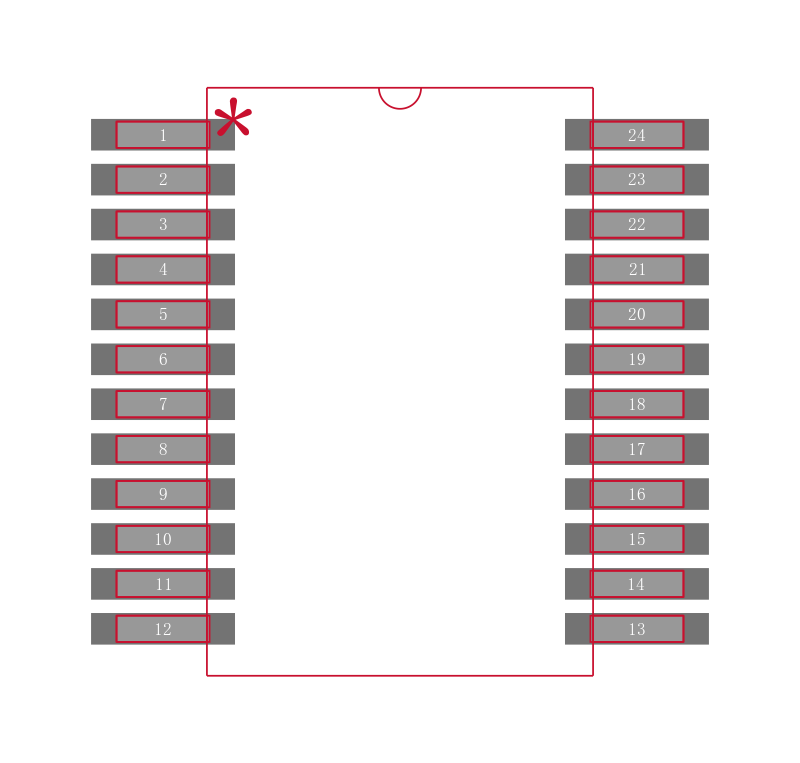

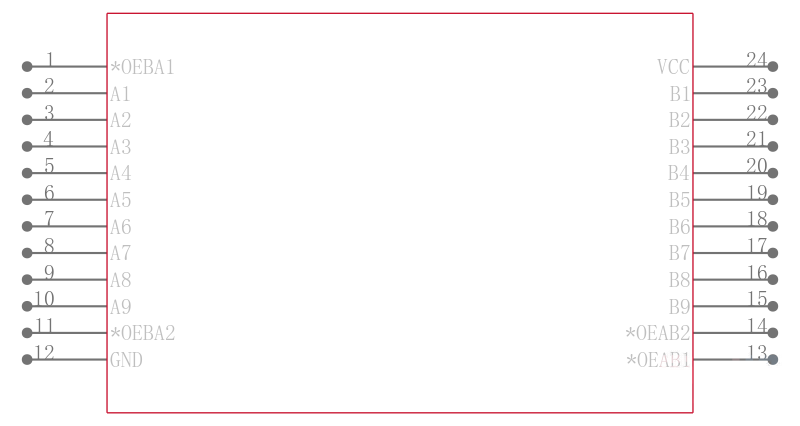

SN74LVC863ADBR引脚图与封装图

在线购买SN74LVC863ADBR

型号： SN74LVC863ADBR

描述：具有三态输出的9位总线收发器 9-BIT BUS TRANSCEIVER WITH 3-STATE OUTPUTS

替代型号SN74LVC863ADBR
