SN74F241DWR参数规格_中文资料_数据手册PDF

SN74F241DWR概述

缓冲器和线路驱动器 Octal Buffer/Driver With 3-State Outputs

3-State Outputs Drive Bus Lines or Buffer Memory Address Registers

Package Options Include Plastic Small-Outline Packages, Ceramic Chip Carriers, and Plastic and Ceramic DIPs

得捷:
IC BUF NON-INVERT 5.5V 20SOIC

贸泽:
缓冲器和线路驱动器 Octal Buffer/Driver With 3-State Outputs

安富利:
Buffer/Line Driver 8-CH Non-Inverting 3-ST Bipolar 20-Pin SOIC T/R

Win Source:
OCTAL BUFFERS/DRIVERS WITH 3-STATE OUTPUTS | IC BUF NON-INVERT 5.5V 20SOIC

SN74F241DWR中文资料参数规格

技术参数

电源电压DC 4.50V ~ 5.50V

输出接口数 8

位数 8

传送延迟时间 6.50 ns

电压波节 5.00 V

静态电流 60.0 mA

输出电流驱动 -234 µA

工作温度Max 70 ℃

工作温度Min 0 ℃

电源电压 4.5V ~ 5.5V

封装参数

安装方式 Surface Mount

引脚数 20

封装 SOIC-20

外形尺寸

长度 12.8 mm

宽度 7.52 mm

高度 2.35 mm

封装 SOIC-20

物理参数

工作温度 0℃ ~ 70℃ TA

其他

产品生命周期 Obsolete

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

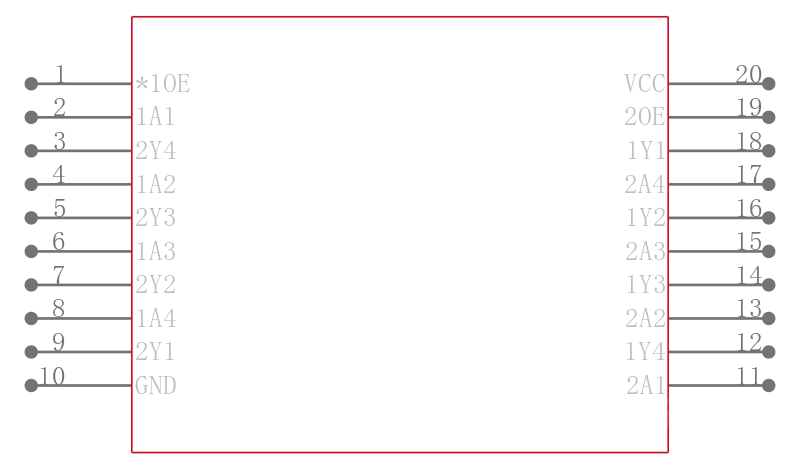

SN74F241DWR引脚图与封装图

在线购买SN74F241DWR

型号： SN74F241DWR

描述：缓冲器和线路驱动器 Octal Buffer/Driver With 3-State Outputs

替代型号SN74F241DWR
