SN74ALS996DWR参数规格_中文资料_数据手册PDF

SN74ALS996DWR概述

闭锁 Octal D-Type Edge- Triggered Read-Back

D 型透明通道 8：8 IC 三态 24-SOIC

得捷:
IC D READ-BACK LATCH 24-SOIC

立创商城:
SN74ALS996DWR

德州仪器TI:
Octal D-Type Edge-Triggered Read-Back Latches

贸泽:
闭锁 Octal D-Type Edge- Triggered Read-Back

艾睿:
Latch Transparent 3-ST 8-CH D-Type 24-Pin SOIC T/R

安富利:
Latch Transparent 3-ST 8-CH D-Type 24-Pin SOIC T/R

Chip1Stop:
Latch Transparent 3-ST 8-CH D-Type 24-Pin SOIC T/R

Verical:
Latch Transparent 3-ST 8-CH D-Type 24-Pin SOIC T/R

SN74ALS996DWR中文资料参数规格

技术参数

电源电压DC 4.50V ~ 5.50V

输出接口数 8

输出电流 24.0 mA

电路数 8

位数 8

传送延迟时间 28.0 ns

极性 Non-Inverting, Inverting

电压波节 5.00 V

静态电流 55.0 mA

输出电流驱动 -108 µA

输入数 8

工作温度Max 70 ℃

工作温度Min 0 ℃

电源电压 4.5V ~ 5.5V

封装参数

安装方式 Surface Mount

引脚数 24

封装 SOIC-24

外形尺寸

长度 15.4 mm

宽度 7.52 mm

高度 2.35 mm

封装 SOIC-24

物理参数

工作温度 0℃ ~ 70℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

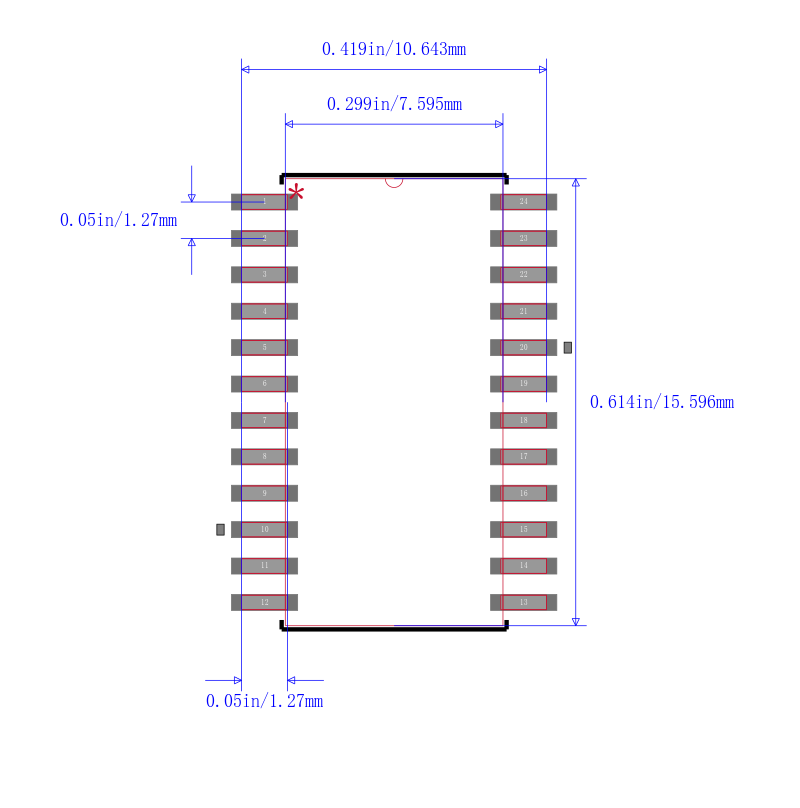

SN74ALS996DWR引脚图与封装图

在线购买SN74ALS996DWR

型号： SN74ALS996DWR

制造商： TI 德州仪器

描述：闭锁 Octal D-Type Edge- Triggered Read-Back

立即咨询

替代型号SN74ALS996DWR

型号/品牌	代替类型	替代型号对比
SN74ALS996DWR TI 德州仪器	当前型号	当前型号
SN74ALS996NTE4 德州仪器	完全替代	SN74ALS996DWR和SN74ALS996NTE4的区别
SN74ALS996DWG4 德州仪器	完全替代	SN74ALS996DWR和SN74ALS996DWG4的区别
SN74ALS996DWRE4 德州仪器	完全替代	SN74ALS996DWR和SN74ALS996DWRE4的区别
