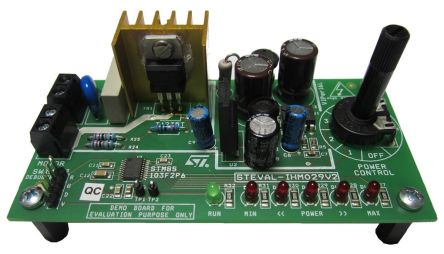

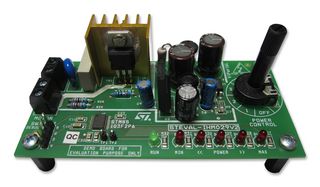

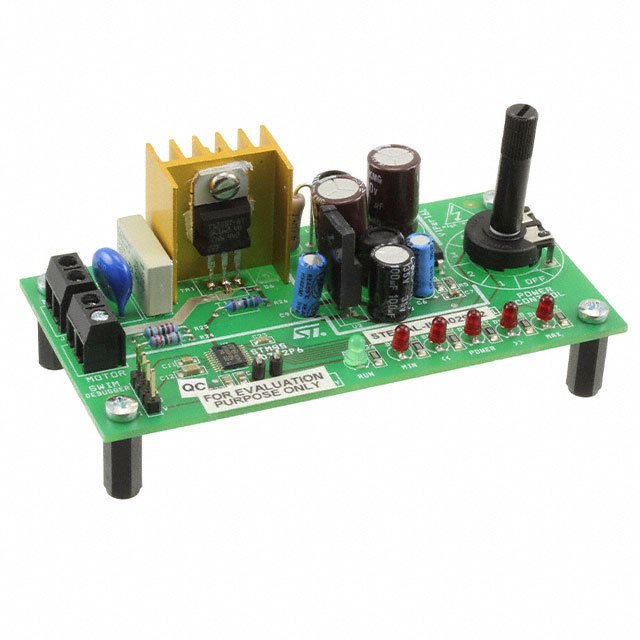

通用电动机控制评估板，基于 STM8S103F2 微控制器和 T1235T 三端双向可控硅开关元件
是专为家用电器市场设计的评估板，特别聚中于真空吸尘器、食品加工机和电动工具。 通用电动机控制系统具有 20 引脚 8 位 STM8S103F2 微控制器，其以 16MHz 运行，具有 4KB 闪存、10 位模/数转换器、8/16 位计时器、通信接口和 640 字节的 EEPROM。 电源电路具有 VIPer16L，其为具有 800V 雪崩强化电源部分的离线转换器，以 60kHz 工作。
由于采用 T1235T，一个 12A 800V 高性能三端双向可控硅开关元件，STEVAL-IHM029V2 符合 2009/125/EC EU 指令的要求。 为了限制浪涌电流和可能的电流峰值，该评估板具有软启动例程和平稳的功率变化功能。
输入电压范围：90-265V 交流，50/60Hz
12V 直流/5V 直流辅助电源，基于 VIPer16L，采用降压转换器拓扑
待机模式时总功耗低于 300mW
最大输出功率：1500W
20 引脚 8 位 STM8S103F2 微控制器作为主控制器
利用零电压开关 ZVS 使 MCU 事件与电压电源同步
电动机由相角控制的 T1235T 三端双向可控硅开关元件驱动
可通过电位计选择 5 种功率级别和待机模式
5 个 LED，显示板的功率级别
RUNLED 指示灯，指示板正在工作
标准在线编程连接器
