SJ-2509N

SJ-2509N图片1
SJ-2509N图片2
SJ-2509N图片3

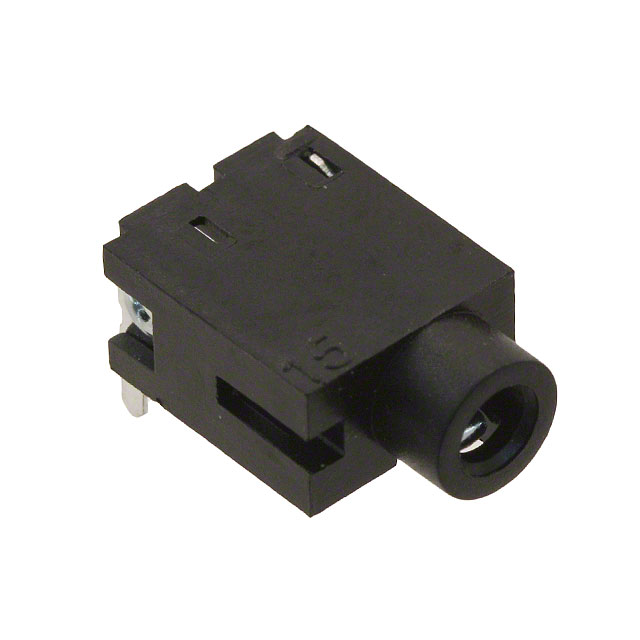

SJ-2509N图片4
SJ-2509N概述

SJ 系列 2.5 mm 3 触点 非屏蔽 通孔 立体声 音频 插孔

2.50mm(0.094",3/32",超微型,微型)- 耳机 电话插孔 立体声(3 导体,TRS) 焊接


欧时:
audio jack, 2.5 mm, rt, stereo, through


立创商城:
SJ-2509N


得捷:
CONN JACK STEREO 2.5MM R/A


贸泽:
电话连接器 Audio Jacks


艾睿:
Conn 2.5MM Stereo Jack RCP 3 POS Solder RA Thru-Hole 3 Terminal 1 Port


Verical:
Conn 2.5MM Stereo Jack F 3 POS RA Thru-Hole 3 Terminal 1 Port


SJ-2509N中文资料参数规格
技术参数

触点数 3

极性 Male

绝缘电阻 100 MΩ

方向 Horizontal

拔插次数 5000

安装角度 90.0 °

屏蔽 No

额定电流Max 1 A

工作温度Max 60 ℃

工作温度Min -20 ℃

额定电压Max 12 VDC

接触电阻Max 30 mΩ

封装参数

安装方式 Through Hole

封装 -

外形尺寸

高度 5 mm

直径 2.50 mm

封装 -

物理参数

外壳颜色 Black

颜色 Black

触点材质 Brass

工作温度 -20℃ ~ 60℃

其他

产品生命周期 Active

包装方式 Bulk

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

数据手册

在线购买SJ-2509N
型号: SJ-2509N
制造商: CUI
描述:SJ 系列 2.5 mm 3 触点 非屏蔽 通孔 立体声 音频 插孔
替代型号SJ-2509N
型号/品牌 代替类型 替代型号对比

SJ-2509N

CUI

当前型号

当前型号
