SJ-2504N参数规格_中文资料_数据手册PDF

SJ-2504N概述

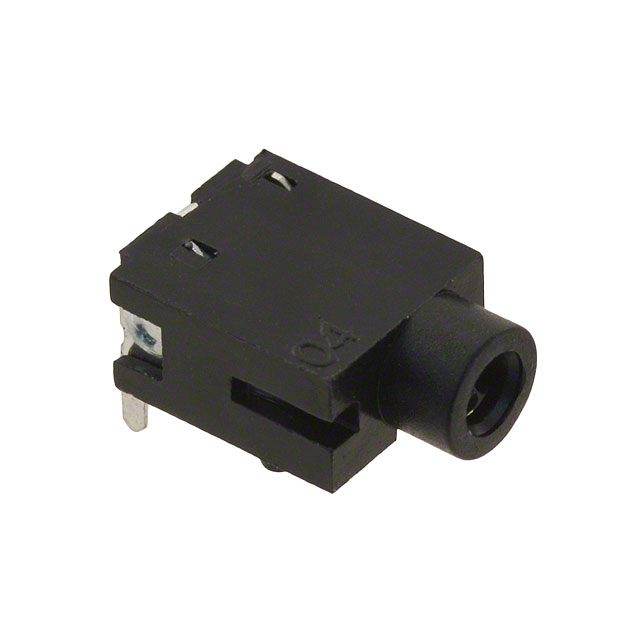

Audio Connector, 2.5mm, Stereo, Right Angle, Through Hole, Audio Jack Connector

2.50mm（0.094"，3/32"，超微型，微型）- 耳机电话插孔立体声（3 导体，TRS）焊接

得捷:
CONN JACK STEREO 2.5MM R/A

立创商城:
SJ-2504N

贸泽:
Phone Connectors Audio Jacks

艾睿:
Conn 2.5MM Stereo Jack RCP 3 POS Solder RA Thru-Hole 4 Terminal 1 Port

Verical:
Conn 2.5MM Stereo Jack RCP 4 POS Solder RA Thru-Hole 4 Terminal 1 Port

SJ-2504N中文资料参数规格

技术参数

触点数 4

极性 Male

绝缘电阻 100 MΩ

方向 Horizontal

针脚数 3

拔插次数 5000

安装角度 90.0 °

屏蔽 No

额定电流Max 1 A

工作温度Max 60 ℃

工作温度Min -20 ℃

额定电压Max 12 VDC

额定电压 12 VDC

接触电阻Max 30 mΩ

封装参数

安装方式 Through Hole

封装 -

外形尺寸

高度 5 mm

直径 2.50 mm

封装 -

物理参数

外壳颜色 Black

颜色 Black

触点材质 Brass

工作温度 -20℃ ~ 60℃

其他

产品生命周期 Active

包装方式 Bulk

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

数据手册

在线购买SJ-2504N

型号： SJ-2504N

制造商： CUI

描述：Audio Connector, 2.5mm, Stereo, Right Angle, Through Hole, Audio Jack Connector
