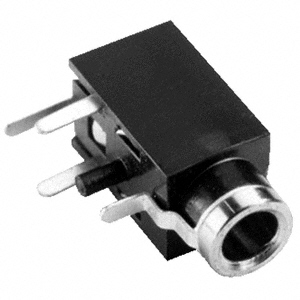

SJ1-2503A概述
2.5 mm 直角 立体声 通孔 0 开关
2.50mm（0.094"，3/32"，超微型，微型）- 耳机 电话插孔 立体声（3 导体，TRS） 焊接
得捷:
CONN JACK STEREO 2.5MM R/A
欧时:
audio jack, 2.5 mm, rt, stereo, through
立创商城:
SJ1-2503A
贸泽:
Phone Connectors Audio Jacks
艾睿:
Conn 2.5MM Stereo Jack RCP 4 POS Solder RA Thru-Hole 4 Terminal 1 Port
Verical:
Conn 2.5MM Audio Jack RCP 4 POS Solder RA Thru-Hole 4 Terminal 1 Port
SJ1-2503A中文资料参数规格
技术参数
触点数 4
极性 Female
触点电镀 Silver
绝缘电阻 100 MΩ
方向 Horizontal
针脚数 3
拔插次数 5000
安装角度 90.0 °
屏蔽 No
额定电流Max 1 A
工作温度Max 85 ℃
工作温度Min -25 ℃
额定电压Max 12 VDC
额定电压 12 V
接触电阻Max 50 mΩ
封装参数
安装方式 Through Hole
封装 -
外形尺寸
高度 5 mm
直径 2.50 mm
封装 -
物理参数
外壳颜色 Black
颜色 Black
触点材质 Copper Alloy
其他
产品生命周期 Active
包装方式 Bulk
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
海关信息
ECCN代码 EAR99
SJ1-2503A引脚图与封装图
