SJ-43514概述

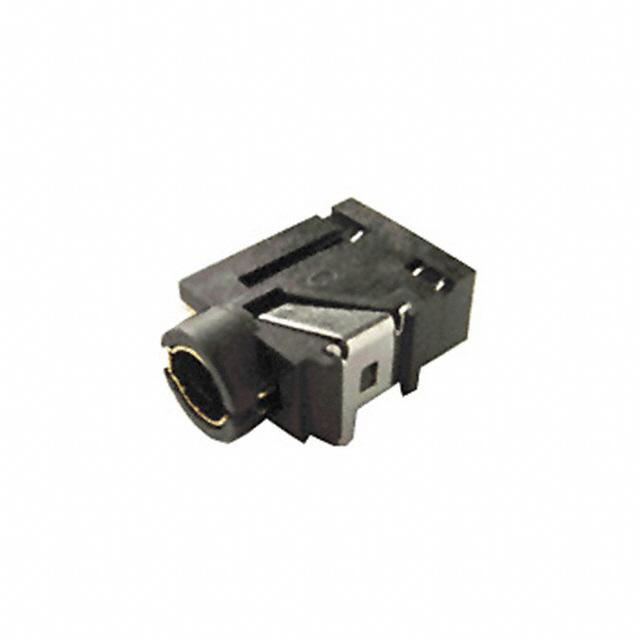

SJ 系列 3.5 mm 16 V 4 触点 表面贴装 安装 立体声 音频 插孔

3.50mm(0.141",1/8",迷你型插头)- 耳机 电话插孔 立体声(4 导体,TRRS) 焊接


得捷:
CONN JACK 4COND 3.5MM R/A


欧时:
audio jack, 3.5 mm, rt, 4 conductor, thr


贸泽:
电话连接器 audio jack, 3.5 mm, rt, 4 conductor, through hole, 0 switches


艾睿:
Conn 3.5MM Audio Jack RCP 4 POS Solder RA Thru-Hole 4 Terminal 1 Port


Verical:
Conn 3.5MM Audio Jack RCP 4 POS Solder RA Thru-Hole 4 Terminal 1 Port


SJ-43514中文资料参数规格
技术参数

触点数 4

极性 Female

触点电镀 Tin

绝缘电阻 100 MΩ

方向 Horizontal

拔插次数 5000

安装角度 90.0 °

屏蔽 No

额定电流Max 0.3 A

工作温度Max 85 ℃

工作温度Min -25 ℃

额定电压Max 16 VDC

额定电压 12 VDC

接触电阻Max 100 mΩ

封装参数

安装方式 Through Hole

外形尺寸

高度 6 mm

直径 3.50 mm

物理参数

外壳颜色 Black

颜色 Black

触点材质 Phosphor Bronze

工作温度 -20℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Bulk

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

数据手册

在线购买SJ-43514
型号: SJ-43514
制造商: CUI
描述:SJ 系列 3.5 mm 16 V 4 触点 表面贴装 安装 立体声 音频 插孔
