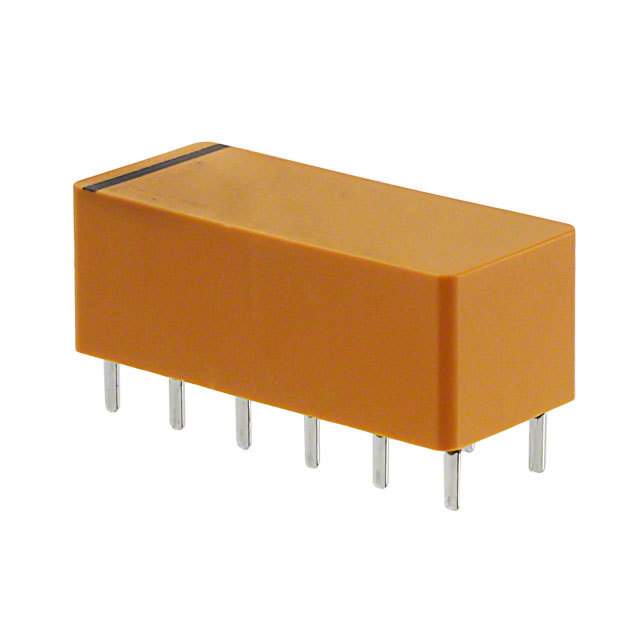

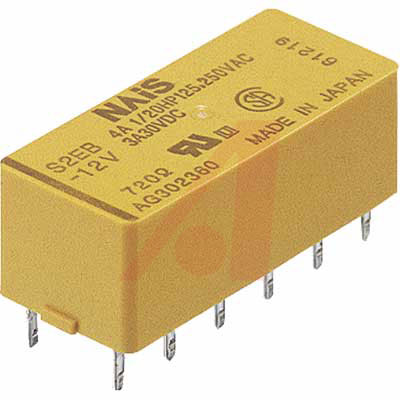

S2EB-12V

S2EB-12V图片1
S2EB-12V图片2
S2EB-12V图片3
S2EB-12V图片4
S2EB-12V图片5
S2EB-12V图片6
S2EB-12V图片7
S2EB-12V图片8
S2EB-12V图片9
S2EB-12V图片10
S2EB-12V图片11
S2EB-12V图片12
S2EB-12V图片13
S2EB-12V图片14
S2EB-12V图片15
S2EB-12V概述

PANASONIC ELECTRIC WORKS  S2EB-12V  通用继电器, S系列, 功率, 无锁定, DPST常开, DPST常闭, 12 VDC

Gold Clad Silver Alloy Contact , 192 mW Nom. , Relay

* Latching types available

* Wide switching range from 100 μA 100 mV DC to 4 A 250 VAC

* High sensitivity in small size 100 mW pick-up and 200 mW nominal operating power

* Low thermal electromotive force Approx. 3 μV


欧时:
Relay,DPST-NO DPST-NC,12DC,PCB Mnt


得捷:
RELAY GEN PURPOSE 4PST 4A 12V


贸泽:
通用继电器 4A 12VDC 2P-NO 2P-NC AMBER SEAL PCB


e络盟:
通用继电器, S系列, 功率, 无锁定, DPST常开, DPST常闭, 12 VDC


艾睿:
Electromechanical Relay 12VDC 720Ohm 3ADC/4AAC DPST-NO/DPST-NC 28x12x10.4mm THT General Purpose Relay


Allied Electronics:
Relay; 4 A AC; 3 A DC Max.; 12 VDC; PCB; 16.7 mA Nom.; PC Board; -40 &de


安富利:
Electromechanical Relay DPST-NO/DPST-NC 3ADC/4AAC 12VDC 720Ohm Through Hole


Chip1Stop:
Electromechanical Relay DPST-NO/DPST-NC 3ADC/4AAC 12VDC 720Ohm Through Hole


TME:
Relay: electromagnetic; DPST-NO + DPST-NC; Ucoil:12VDC; 3A/30VDC


Verical:
Electromechanical Relay 12VDC 720Ohm 3ADC/4AAC DPST-NO/DPST-NC 28mm 12mm 10.4mm THT General Purpose Relay


Newark:
# PANASONIC ELECTRIC WORKS  S2EB-12V  General Purpose Relay, S Series, Power, Non Latching, DPST-NO, DPST-NC, 12 VDC


MASTER:
Power Relay 12VDC 3DC/4AAC DPST-NO/DPST-NC28x12x10.4mm THT


Electro Sonic:
Power Relay 12VDC 3DC/4AAC DPST-NO/DPST-NC28x12x10.4mm THT


Win Source:
RELAY GEN PURPOSE 4PST 4A 12V


S2EB-12V中文资料参数规格
技术参数

额定电压DC 48 V

额定电压AC 250 V

额定电流 4 A

绝缘电阻 10000 MΩ

额定功率 192 mW

触点类型 DPST

功耗 200 mW

触点额定电流 4 A

线圈电压 12 VDC

线圈电流 16.7 mA

线圈功率DC 200 mW

线圈电阻 720 Ω

载流 4.00 A

线圈电压DC 12 V

线圈功率 200 mW

额定功率Max 90W, 1KVA

工作温度Max 65 ℃

工作温度Min -40 ℃

额定电压 380 VAC

封装参数

安装方式 Through Hole

引脚数 12

封装 DIP

外形尺寸

长度 28 mm

宽度 12 mm

高度 10.4 mm

封装 DIP

物理参数

触点材质 Silver Nickel

工作温度 -55℃ ~ 65℃

其他

产品生命周期 Active

包装方式 Tube

制造应用 工业

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

HTS代码 8536410020

数据手册

在线购买S2EB-12V
型号: S2EB-12V
制造商: Panasonic 松下
描述:PANASONIC ELECTRIC WORKS  S2EB-12V  通用继电器, S系列, 功率, 无锁定, DPST常开, DPST常闭, 12 VDC
