SN74HC02DBRE4中文资料参数规格

技术参数

电源电压DC 2.00V ~ 6.00V

输出电流 5.20 mA

传送延迟时间 20.0 ns

电压波节 6.00 V, 5.00 V, 2.00 V

逻辑门个数 4

输出电流驱动 -1.00 mA

工作温度Max 85 ℃

工作温度Min -40 ℃

封装参数

安装方式 Surface Mount

引脚数 14

封装 SSOP-14

外形尺寸

封装 SSOP-14

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

SN74HC02DBRE4引脚图与封装图

SN74HC02DBRE4引脚图

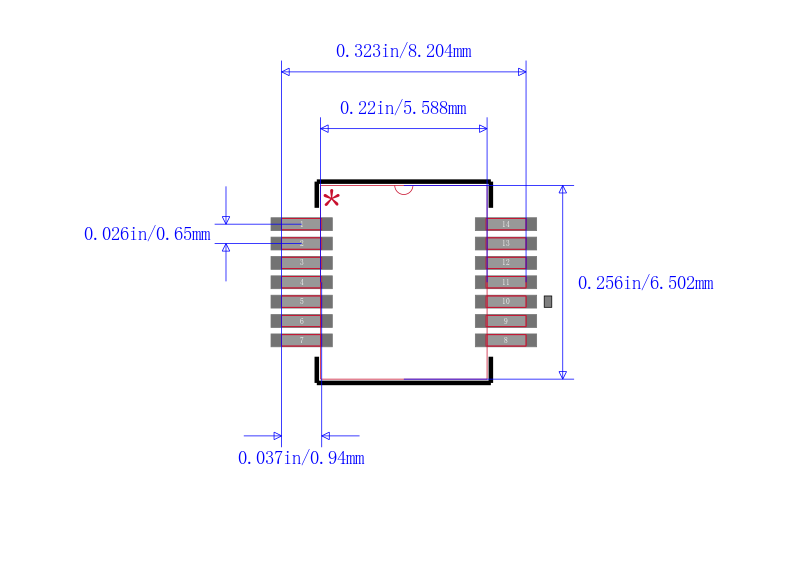

SN74HC02DBRE4封装图

SN74HC02DBRE4封装焊盘图

在线购买SN74HC02DBRE4

型号： SN74HC02DBRE4

制造商： TI 德州仪器

描述：四路2输入正或非门 QUADRUPLE 2-INPUT POSITIVE-NOR GATES

替代型号SN74HC02DBRE4

型号/品牌	代替类型	替代型号对比
SN74HC02DBRE4 TI 德州仪器	当前型号	当前型号
SN74HC02DBR 德州仪器	完全替代	SN74HC02DBRE4和SN74HC02DBR的区别
74HC02DB,112 恩智浦	类似代替	SN74HC02DBRE4和74HC02DB,112的区别
SN74HC02DBRG4 德州仪器	类似代替	SN74HC02DBRE4和SN74HC02DBRG4的区别
