TPS92210EVM-647

TEXAS INSTRUMENTS  TPS92210EVM-647  评估模块, 用于TPS92210-647

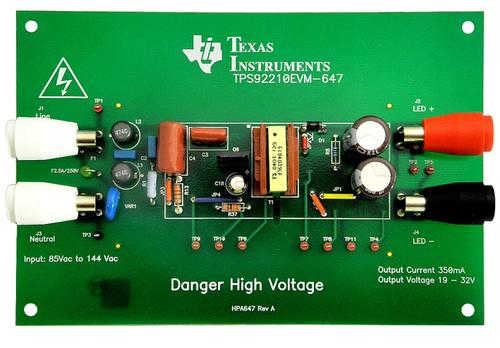

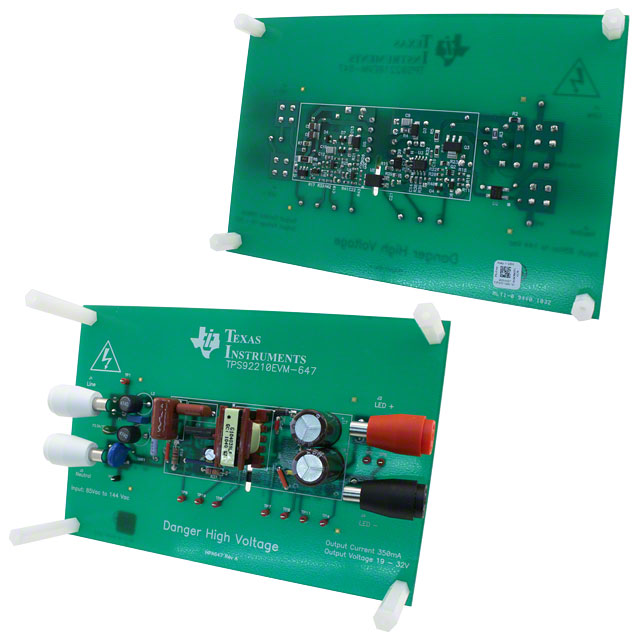

是一个全装配并经测试的电路板, 用于评估TPS92210 自然PFC LED照明驱动器控制器. 此控制器使用级联配置, 加快了启动时间,并减少了用于初级压侧电流感应的外部检测电阻的需要. 此外, 此控制器使用一个最大通导时间调制方案, 可在功率因数校正电路中使用, 因此设计出一个紧凑型LED驱动器, 通过一个单路控制器驱动, 取得大于0.99的功率因数. 这一评估模块也兼容于多种的TRIAC调光器. 次级压侧反馈对正弦波的通导时间做出反应, 由TRIAC控制, 并适应得降低LED电流为LED灯调光. 次级压侧也包括一个自适应的补充负载, 当LED电流过低时用于吸电流, 由此确保在极地调光时TRIAC的通导.

.

单级功率因数校正达到PF超过0.95

.

TRIAC调光至零LED电流

.

输出电压/电流测试点

.

级联配制用于全集成电流控制, 不需外部感应电阻

.

灵活的运行模式

.

级联MOSFET配置

.

不连续通导模式或过渡模式运行

.

变压器零能量检测

.

开路LED检测

.

线路浪涌耐用

此评估模块可连接高电压, 请谨慎使用, 当接电时请勿触摸模块.
