评估模块, TPS92690 N通道控制器, LED驱动器, PWM调光, 1输出

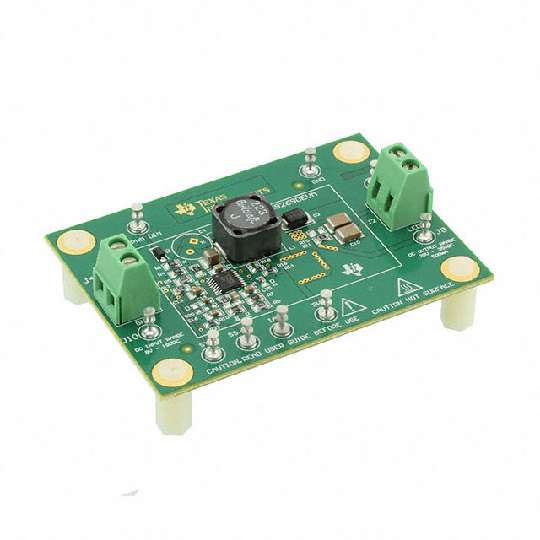

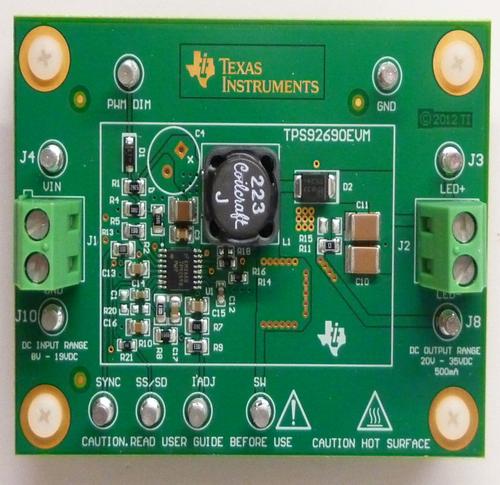

是一个评估模块用于TPS92690设备. TPS92690是一个高电压, 低压侧的NFET控制器, 带有一个可调输出电流检测电阻电压. 它包括基于升压, SEPIC, 反激和CUK拓扑以实现电流调节器所需的所有功能, 是LED的理想驱动器. TPS92690EVM评估模块是一个恒流LED驱动器, 可支持高达35W35V, 1A的应用. LED电流预设为500mA, 输出电压范围为20V至35V. 针对这一设计的输入电压范围为8V至19V, 是机动化应用的典型电压, 也是常见的现成交流至直流供电电源.
静电防护敏感装置, 当使用此装置时, 需采取相应的预防措施.
