TPS92641EVM

TEXAS INSTRUMENTS  TPS92641EVM.  评估模块, TPS92641, LED驱动

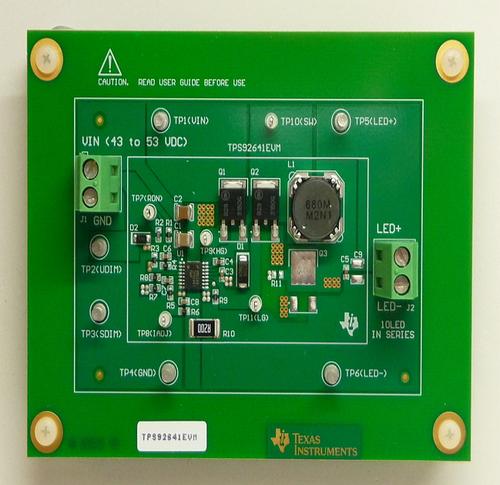

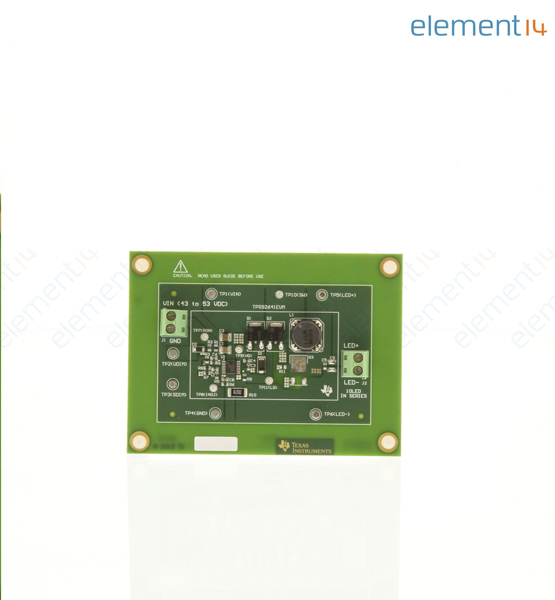

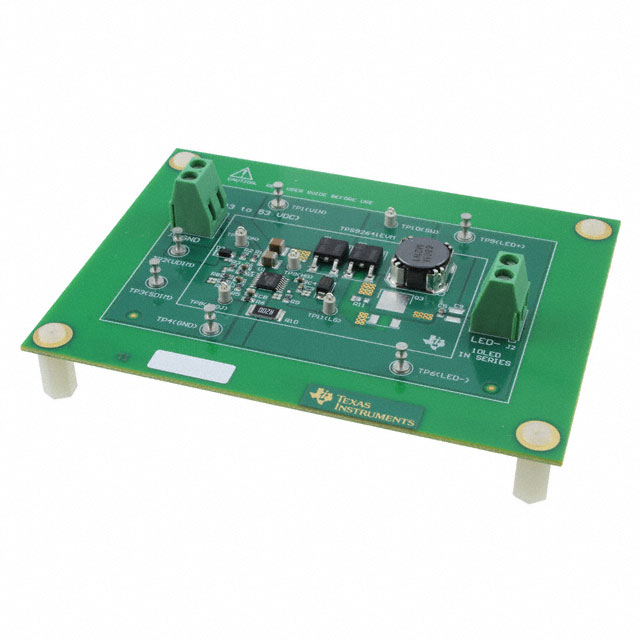

评估板模块包括TPS92641芯片, 调配为白色LED灯供电电源, 提供一个单通道调节的电流输出.TPS92641是一个高电压同步NFET控制器用于降压电流调节器. 输出电流调节使用控制的时间架构, 根据谷值电流模式运行. 这一控制方法缓解了环形补偿的设计, 同时保持了几乎恒定的开关频率. 此评估模块接受逻辑水平的PWM调光或模拟调光控制输入, 同时还使用了一个高效的单路电感同步降压转换器拓扑. 电流输出可理想地用于驱动建筑照明应用中的白色LED灯.

.

输入电压43V至53V

.

以串行1A驱动10个LED

.

高效率合成, 整流, 降压

.

电流调节在3%以内

.

支持PWM调光

此设备有着简易的静电保护装置. 存放或操作时, 引线需被短接在一起, 或将设备防至进一个导电泡沫中, 以防止静电放电给MOS门带来的损坏.

此评估模块不是完整的电气设备, 适合专业人群使用.
