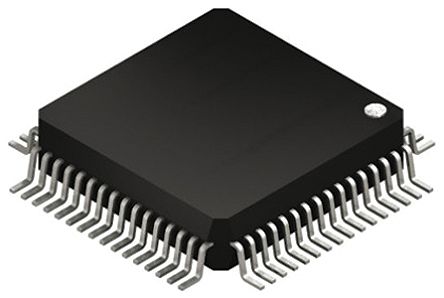

TM4C123GH6PMT

TM4C123GH6PMT图片1
TM4C123GH6PMT图片2
TM4C123GH6PMT图片3
TM4C123GH6PMT图片4
TM4C123GH6PMT图片5
TM4C123GH6PMT图片6
TM4C123GH6PMT图片7
TM4C123GH6PMT图片8
TM4C123GH6PMT图片9
TM4C123GH6PMT图片10
TM4C123GH6PMT图片11
TM4C123GH6PMT图片12
TM4C123GH6PMT图片13
TM4C123GH6PMT概述

TEXAS INSTRUMENTS  TM4C123GH6PMT  微控制器, 32位, Tiva, ARM 皮质-M4F, 80 MHz, 256 KB, 32 KB, 64 引脚, LQFP

Tiva™ C 系列,Texas Instruments

Texas Instruments TM4C123GH6PM 微控制器适用于工业应用,包括远程监控、电子销售点机器、测试和测量设备、网络电器和开关、工厂自动化、HVAC 和建筑控制、游戏设备、移动控制、运输和消防及安全。


得捷:
IC MCU 32BIT 256KB FLASH 64LQFP


立创商城:
ARM Cortex-M4 80MHz 闪存:256K@x8bit


德州仪器TI:
32-bit Arm Cortex-M4F based MCU with 80 -MHz, 256 -KB Flash, 32 -KB RAM, 2 CAN, RTC, USB, 64-Pin


欧时:
Texas Instruments Tiva C 系列 MCU 32 bit ARM Cortex M4 TM4C123GH6PMT, 80MHz, 256 kB ROM 闪存, 32 kB RAM, 1xUSB, LQFP


贸泽:
ARM Microcontrollers - MCU Tiva C Series MCU


e络盟:
ARM MCU微控制单元, TIVA Family TM4C123x Series Microcontrollers, ARM 皮质-M4F, 32位, 80 MHz, 256 KB, 32 KB


艾睿:
MCU 32-bit Tiva C ARM Cortex M4F RISC 256KB Flash 1.2V/3.3V 64-Pin LQFP Tray


安富利:
MCU 32-Bit Tiva C ARM Cortex M4F RISC 256KB Flash 1.2V/3.3V 64-Pin LQFP


Chip1Stop:
MCU 32-bit ARM Cortex M4F RISC 256KB Flash 1.2V/3.3V 64-Pin LQFP Tray


Verical:
MCU 32-bit ARM Cortex M4F RISC 256KB Flash 1.2V/3.3V 64-Pin LQFP Tray


Newark:
32 Bit Microcontroller, Tiva, ARM Cortex-M4F, 80 MHz, 256 KB, 32 KB, 64, LQFP


TM4C123GH6PMT中文资料参数规格
技术参数

频率 80 MHz

电源电压DC 1.08V min

针脚数 64

时钟频率 80.0MHz max

RAM大小 32 KB

位数 32

FLASH内存容量 256 KB

UART数量 8

模数转换数ADC 1

输入/输出数 43 Input

工作温度Max 105 ℃

工作温度Min -40 ℃

电源电压Max 1.32 V

电源电压Min 1.08 V

封装参数

安装方式 Surface Mount

引脚数 64

封装 LQFP-64

外形尺寸

长度 10.2 mm

宽度 10.2 mm

高度 1.45 mm

封装 LQFP-64

物理参数

工作温度 -40℃ ~ 105℃ TA

其他

产品生命周期 Active

包装方式 Each

制造应用 工业, 测试与测量, 替代能源, 自动化与过程控制, 消费电子产品, 安全, 建筑自动化, 医用, 后勤, 照明

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2014/12/17

数据手册

TM4C123GH6PMT引脚图与封装图
TM4C123GH6PMT引脚图
TM4C123GH6PMT封装图
TM4C123GH6PMT封装焊盘图
在线购买TM4C123GH6PMT
型号: TM4C123GH6PMT
制造商: TI 德州仪器
描述:TEXAS INSTRUMENTS  TM4C123GH6PMT  微控制器, 32位, Tiva, ARM 皮质-M4F, 80 MHz, 256 KB, 32 KB, 64 引脚, LQFP
替代型号TM4C123GH6PMT
型号/品牌 代替类型 替代型号对比

TM4C123GH6PMT

TI 德州仪器

当前型号

当前型号

TM4C1231H6PMI

德州仪器

类似代替

TM4C123GH6PMT和TM4C1231H6PMI的区别

TM4C123GH6PMI

德州仪器

类似代替

TM4C123GH6PMT和TM4C123GH6PMI的区别
