TLP523-4

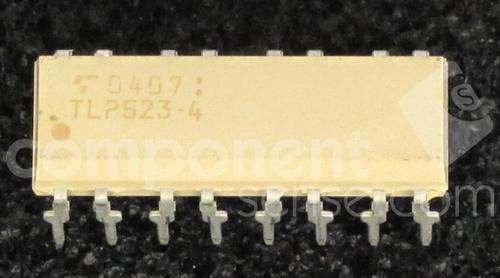

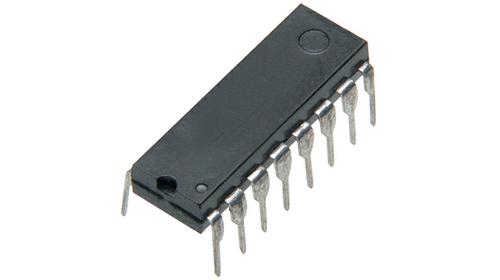

TLP523-4图片1
TLP523-4图片2
TLP523-4图片3
TLP523-4图片4
TLP523-4图片5
TLP523-4图片6
TLP523-4概述

TOSHIBA  TLP523-4  四光耦合器, 达林顿输出

The is a DC-output module Solid State Relay consists of a gallium arsenide infrared emitting diode coupled with a silicone, Darlington connected, phototransistor which has an integral base-emitter resistor to optimize switching speed and elevated temperature characteristics.

.
55V Minimum collector-emitter voltage
.
10µA Maximum leakage current
.
5V Reverse voltage
TLP523-4中文资料参数规格
技术参数

输出电压 55.0 V, 55.0 V max

通道数 4

针脚数 16

输入电流 16 mA

隔离电压 2.5 kV

正向电流Max 50 mA

工作温度Max 100 ℃

工作温度Min -55 ℃

封装参数

安装方式 Through Hole

引脚数 16

封装 DIP-16

外形尺寸

封装 DIP-16

物理参数

工作温度 -55℃ ~ 100℃

其他

产品生命周期 Unknown

包装方式 Each

制造应用 通信与网络, Industrial, Communications & Networking, 工业, Communication interface

符合标准

RoHS标准 RoHS Compliant

REACH SVHC版本 2015/06/15

数据手册

TLP523-4引脚图与封装图

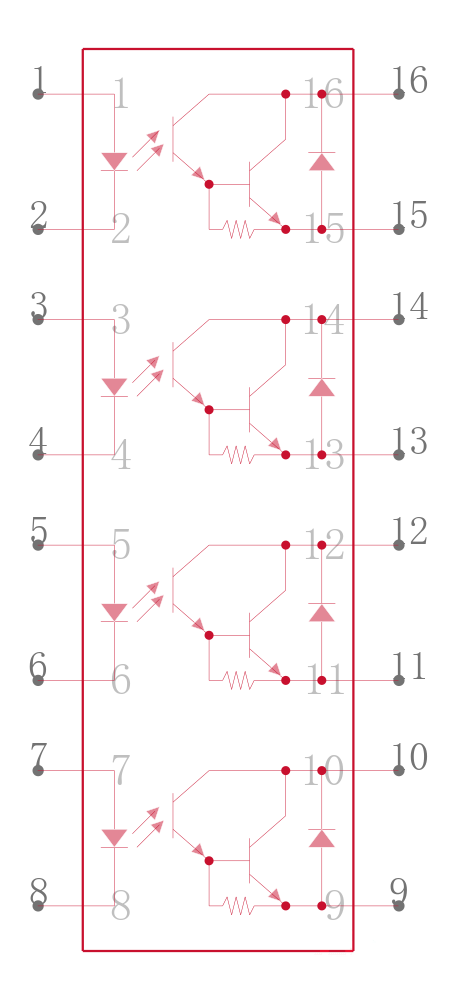

TLP523-4引脚图

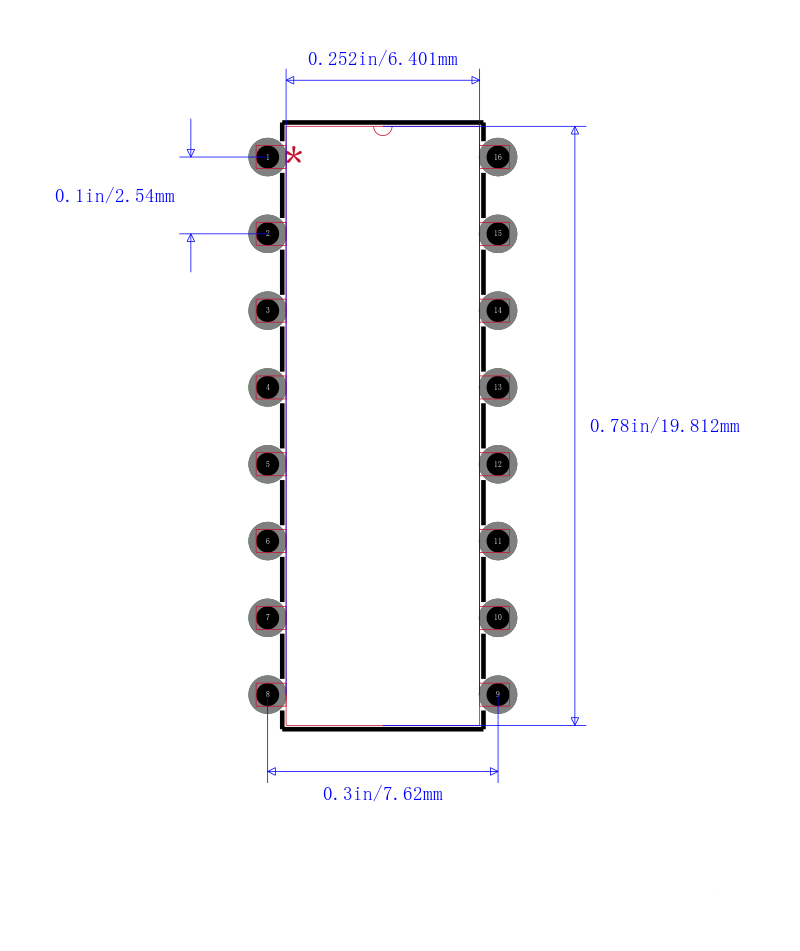

TLP523-4封装图

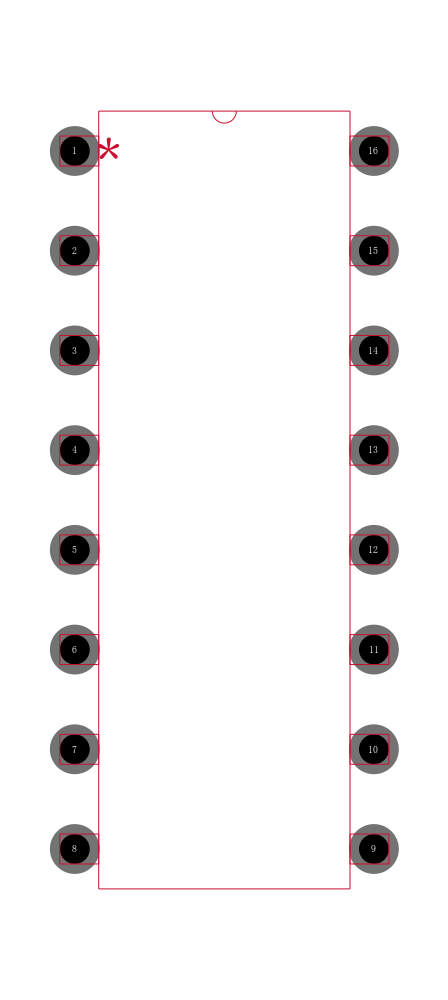

TLP523-4封装焊盘图
在线购买TLP523-4
型号: TLP523-4
制造商: Toshiba 东芝
描述:TOSHIBA  TLP523-4  四光耦合器, 达林顿输出
替代型号TLP523-4
型号/品牌 代替类型 替代型号对比

TLP523-4

Toshiba 东芝

当前型号

当前型号

TLP504AF

东芝

功能相似

TLP523-4和TLP504AF的区别

4N30M

飞兆/仙童

功能相似

TLP523-4和4N30M的区别

TIL193

安数光

功能相似

TLP523-4和TIL193的区别
