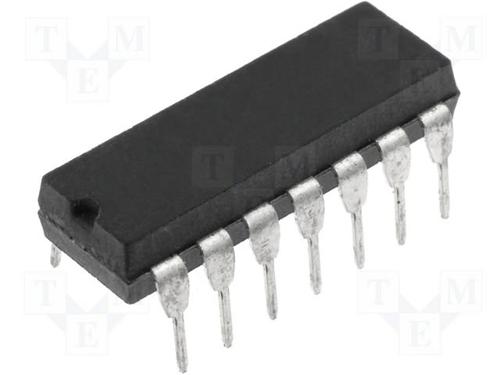

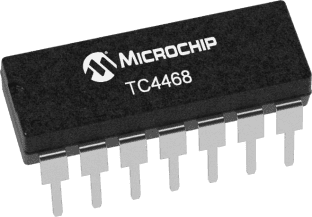

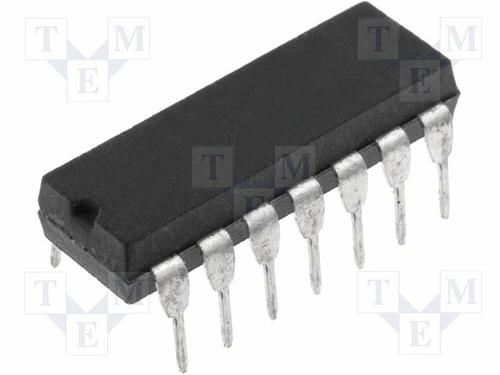

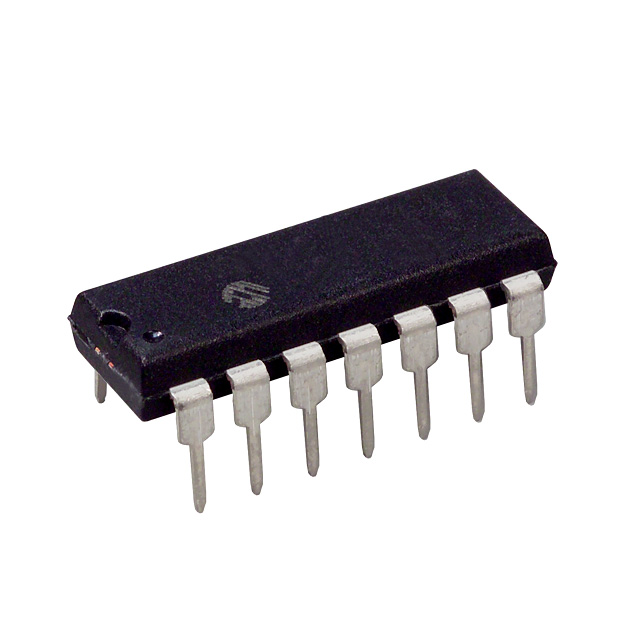

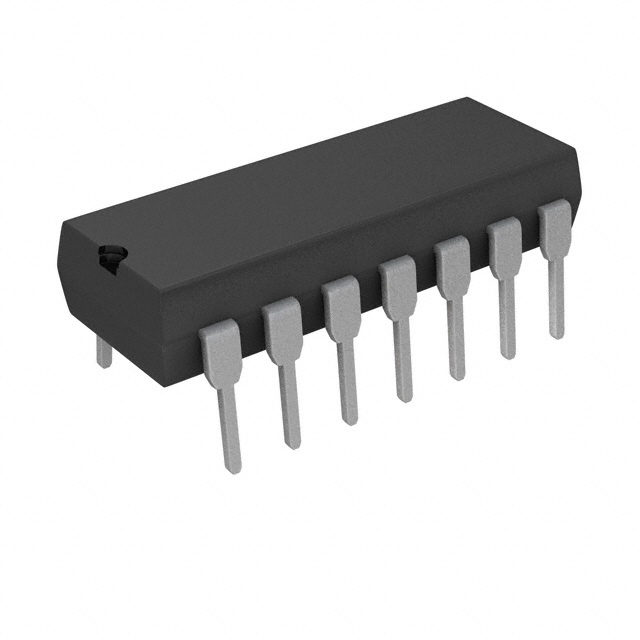

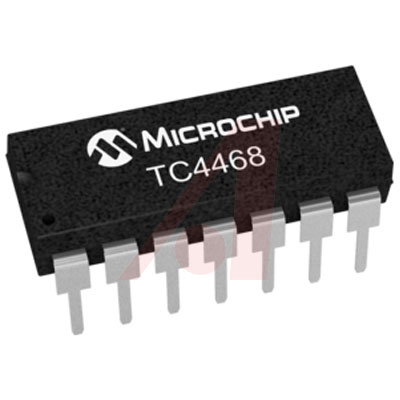

MICROCHIP TC4468CPD 电机芯片, 低压侧, 4.5V-18V电源, 1.2A输出, 40ns延迟, DIP-14
TC4467/4468/4469 MOSFET 驱动器
TC4467、TC4468 和 TC4469 是一系列四输出低侧 MOSFET 驱动器。 这些 MOSFET 驱动器的每个输出具有两个输入,配置为逻辑门。
### 特点
工作范围:4.5 V 至 18V
对称上升和下降时间:25 ns
短、等延时时间:75 ns
防闩锁 - 耐受 500mA 电感反冲
每个输出 2 个输入逻辑门 - 分别是 NAND 用于 TC4467,AND 用于 TC4468,以及 AND/INV 用于 TC4469
所有引脚上的 2 kV ESD 保护
### MOSFET 和 IGBT 驱动器,Microchip
欧时:
### TC4467/4468/4469 MOSFET 驱动器Microchip TC4467、TC4468 和 TC4469 是一系列四输出低侧 MOSFET 驱动器。 这些 MOSFET 驱动器的每个输出具有两个输入,配置为逻辑门。### 特点工作范围:4.5 V 至 18V 对称上升和下降时间:25 ns 短、等延时时间:75 ns 防闩锁 - 耐受 500mA 电感反冲 每个输出 2 个输入逻辑门 - 分别是 NAND 用于 TC4467,AND 用于 TC4468,以及 AND/INV 用于 TC4469 所有引脚上的 2 kV ESD 保护 ### MOSFET 和 IGBT 驱动器,Microchip
得捷:
IC GATE DRVR LOW-SIDE 14DIP
立创商城:
低边 MOSFET 灌:1.2A 拉:1.2A
e络盟:
MOSFET驱动器四路, 低压侧非反相, 4.5V-18V电源, 1.2A峰值输出, 10 Ohm输出, DIP-14
艾睿:
Driver 1.2A 4-OUT Low Side H Brdg Non-Inv Automotive 14-Pin PDIP Tube
Allied Electronics:
TC4468CPD, Quad MOSFET Power Driver 1.2A, 4.5 to 18V, Non-Inverting, 14-Pin PDIP
安富利:
MOSFET DRVR 1.2A 4-OUT Lo Side Non-Inv 14-Pin PDIP Tube
Chip1Stop:
Driver 1.2A 4-OUT Lo Side H Brdg Non-Inv Automotive 14-Pin PDIP Tube
TME:
Driver; AND inputs; MOSFET gate driver; 1.2A; Channels:4; 4.5÷18V
Verical:
Driver 1.2A 4-OUT Lo Side H Brdg Non-Inv Automotive 14-Pin PDIP Tube
Newark:
# MICROCHIP TC4468CPD MOSFET Driver Quad, Low Side Non-Inverting, 4.5V-18V supply, 1.2A peak out, 10 Ohm output, DIP-14
Online Components:
Driver 1.2A 4-OUT Lo Side H Brdg Non-Inv Automotive 14-Pin PDIP Tube
电源电压DC 4.50V min
工作电压 4.5V ~ 18V
上升/下降时间 15 ns
输出接口数 4
输出电压 18.0 V
输出电流 1.2 A
供电电流 4.00 mA
通道数 4
针脚数 14
耗散功率 0.8 W
上升时间 50ns Max
下降时间 50ns Max
下降时间Max 25 ns
上升时间Max 25 ns
工作温度Max 70 ℃
工作温度Min 0 ℃
耗散功率Max 800 mW
电源电压 4.5V ~ 18V
电源电压Max 18 V
电源电压Min 4.5 V
安装方式 Through Hole
引脚数 14
封装 PDIP-14
长度 19.05 mm
宽度 6.35 mm
高度 3.3 mm
封装 PDIP-14
工作温度 0℃ ~ 70℃
产品生命周期 Active
包装方式 Tube
制造应用 System Monitoring, Automotive, 车用, 传感与仪器, 系统监控, Sensing & Instrumentation
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
ECCN代码 EAR99
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
TC4468CPD Microchip 微芯 | 当前型号 | 当前型号 |
TC4467CPD 微芯 | 类似代替 | TC4468CPD和TC4467CPD的区别 |
TC4468EPD 微芯 | 类似代替 | TC4468CPD和TC4468EPD的区别 |
MIC4468YN 微芯 | 类似代替 | TC4468CPD和MIC4468YN的区别 |
