THS501R5J概述

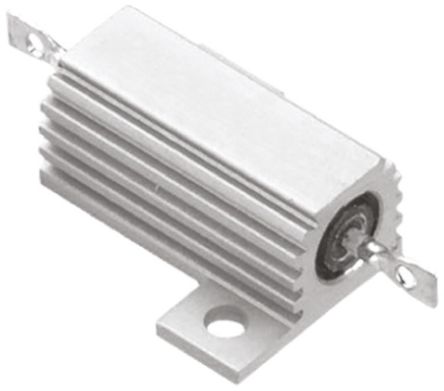

TE CONNECTIVITY / CGS THS501R5J 铝壳电阻 50W 1R5 5%

50W 铝外壳线绕功率器 - THS 50系列

THS 系列功率电阻器采用银色铝外壳封装，并且设计用于散热器安装。 THS 系列功率电阻器是高品质、极其稳定的线绕电阻器，能够通过铝外壳以相对较低的表面温度在有限空间内将高功率耗散至指定散热片。

Tyco THS 系列的应用包括车辆制动和平衡电阻器、电阻器充电和放电、消弧、过滤器和通用电气机械。

THS501R5J中文资料参数规格

技术参数

额定电压DC 1.25 kV

额定电压AC 1.25 kV

绝缘电阻 10.0 GΩ

容差 ±5 %

额定功率 50 W

电阻 1.5 Ω

阻值偏差 ±5 %

额定电压 1.25 kV

封装参数

安装方式 Through Hole

引脚数 2

封装 Axial, Box

外形尺寸

长度 72.5 mm

宽度 30 mm

高度 17 mm

脚长度 10 mm

封装 Axial, Box

物理参数

工作温度 -55℃ ~ 200℃

温度系数 ±50 ppm/℃

其他

产品生命周期 Active

包装方式 Tray

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

ELV标准 Compliant

REACH SVHC标准 No SVHC

海关信息

ECCN代码 EAR99
