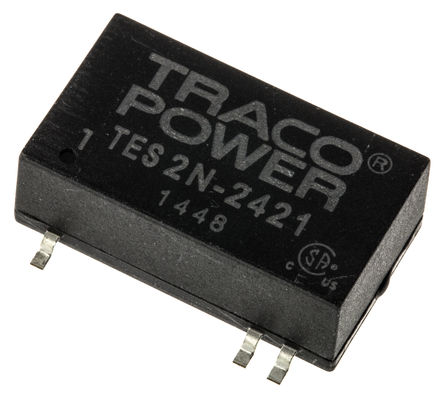

TRACOPOWER TES 2N-2421 直流/直流转换器, 隔离电路板安装, 薄型, SMD, 2W, 5V, 200mA, -5V, 200mA
Traco 2W SMD 单/双输出调节隔离直流到直流转换器 - TES 2N 系列
薄型 SMD 封装
1500V 直流输入/输出隔离
2:1 宽输入范围
输入滤波器符合 EN55022 A 级标准
无限期的短路保护

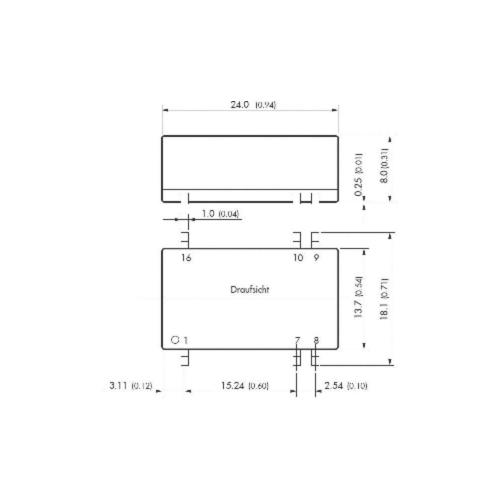

连接数据
---
引脚连接 | 单输出 | 双输出
1 | \- Vin GND | \- Vin GND
7 | 没有功能 | 没有功能
8 | 没有功能 | 共同
9 | \+ 输出电压 | \+ 输出电压
10 | \- 输出电压 | \- 输出电压
16 | \+ 输入电压 | \+ 输入电压
### 注
在工作温度下额定值不会降低。
欧时:
### Traco 2W SMD 单/双输出调节隔离直流到直流转换器 - TES 2N 系列薄型 SMD 封装 1500V 直流输入/输出隔离 2:1 宽输入范围 输入滤波器符合 EN55022 A 级标准 无限期的短路保护 连接数据 --- 引脚连接 | 单输出 | 双输出 1 | \- Vin GND | \- Vin GND 7 | 没有功能 | 没有功能 8 | 没有功能 | 共同 9 | \+ 输出电压 | \+ 输出电压 10 | \- 输出电压 | \- 输出电压 16 | \+ 输入电压 | \+ 输入电压 ### 注在工作温度下额定值不会降低。![http://china.rs-online.com/largeimages/L510555-01.gif]http://china.rs-online.com/largeimages/L510555-01.gif ### Traco - SMD 1W 至 6W
贸泽:
隔离式DC/DC转换器 Product Type: DC/DC; Package Style: SMD; Output Power W: 2; Input Voltage: 18-36 VDC; Output 1 Vdc: 5; Output 2 Vdc: -5; Output 3 Vdc: N/A
e络盟:
直流/直流转换器, 隔离电路板安装, 薄型, SMD, 2W, 5V, 200mA, -5V, 200mA
Allied Electronics:
TRACOPOWER Iso DC-DC Converter, Vin 18to36VDC, Vout +/-5VDC, I/O isolation 1500VDC
Chip1Stop:
Module DC-DC 2-OUT 5V/-5V 0.2A/-0.2A 2W 6-Pin SMD
Newark:
# TRACOPOWER TES 2N-2421 Isolated Board Mount DC/DC Converter, Low Profile, Fixed, 2 Output, 18 V, 36 V, 2 W, 5 V
电源电压DC 24.0 V
额定功率 2 W
输出接口数 2
输入电压DC 18V ~ 36V
输出电压 ±5 VDC
输出电流 200 mA
输出功率 2 W
隔离电压 1500 VDC
输入电压DC Max 36 V
输入电压DC Min 18 v
输出功率Max 2 W
输入电压 18V ~ 36V
安装方式 Surface Mount
封装 DIP

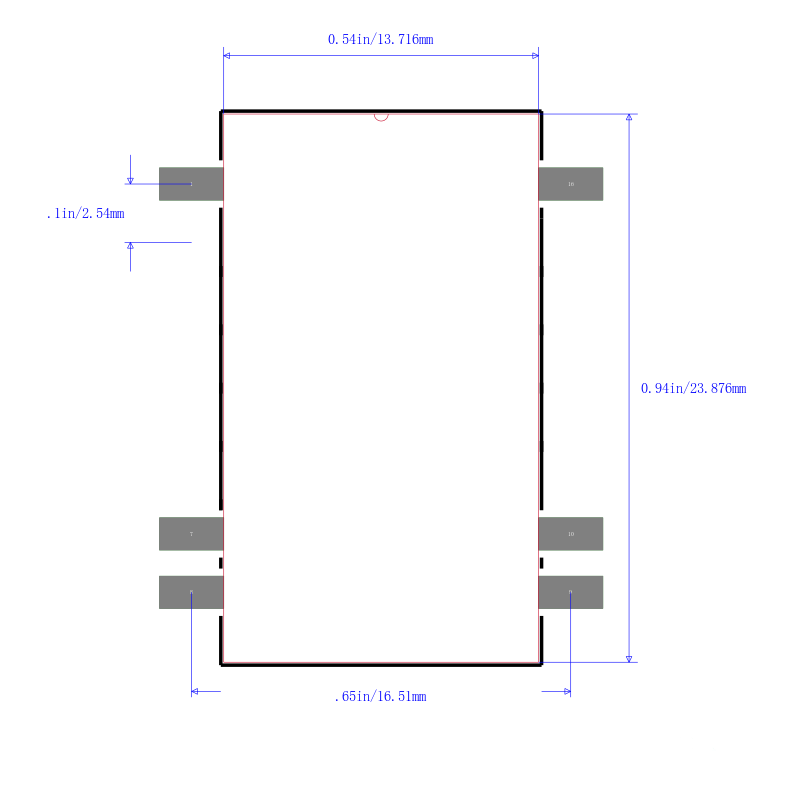

长度 0.94 in
宽度 13.7 mm
高度 8 mm
封装 DIP
重量 5.10 g
工作温度 -40℃ ~ 85℃
包装方式 Tube
制造应用 Power Management, Communications & Networking, 工业, Industrial, 电源管理, 通信与网络
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
TES 2N-2421 Traco Electronic | 当前型号 | 当前型号 |
TES 2N-2423 Traco Electronic | 功能相似 | TES 2N-2421和TES 2N-2423的区别 |
TES 2N-2422 Traco Electronic | 功能相似 | TES 2N-2421和TES 2N-2422的区别 |
