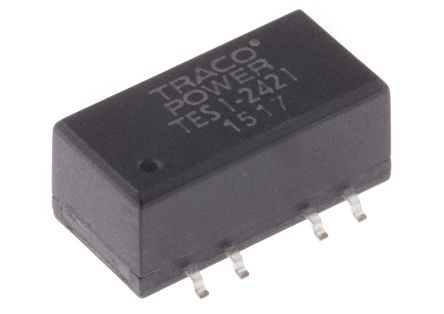

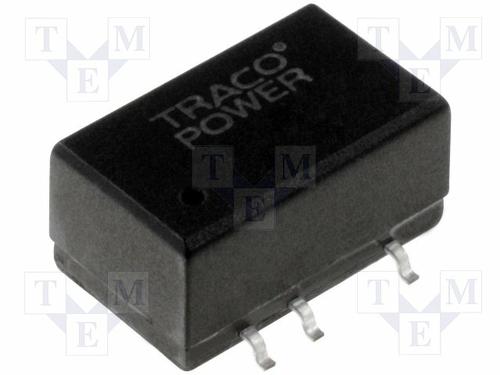

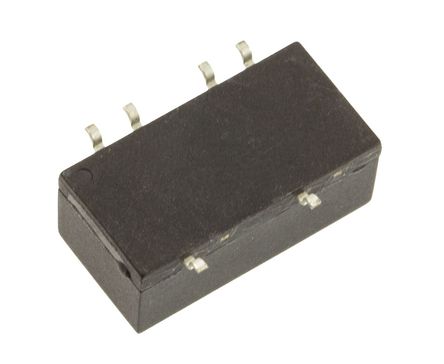

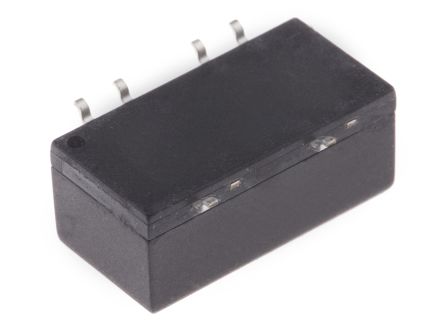

TRACOPOWER TES 1-2421 直流/直流转换器, 隔离电路板安装, SMD, 1W, 5V, 100mA, -5V, 100mA
Traco 1W SMD 单/双输出未调节隔离直流到直流转换器 - TES 1 系列
Traco Power TES 1 系列是一系列隔离 1 W 直流-直流转换器,采用小型 SMD 封装,带标准印迹。 由于其体积小,这些调节转换器是需要隔离电压的许多应用的理想经济型解决方案。 TES 1 系列具有使这些直流-直流转换器可以满足无铅回流焊接工序提出的更高温度要求的封装设计。 这些隔离转换器的典型应用为接地回路消除、降噪、数字接口电压隔离和分布式供电系统中的电压转换。
小型 SMD 封装,具有标准尺寸
输入/输出隔离 1500V 直流
单输出和双输出型号
输入电压 5、12 和 24 V 直流
效率高达 80%
工作温度范围 - 40°C 至 +85°C
高准确度引脚共面
达到 IPC/JEDEC J-STD-020C 有关无铅回流焊接工序的要求
欧时:
DC/DC,24Vin,+/-5Vout 0.1A,1W,1.5kV,SMT
e络盟:
直流/直流转换器, 隔离电路板安装, SMD, 1W, 5V, 100mA, -5V, 100mA
Allied Electronics:
Iso DC-DC Converter, Vin 21.6 to 26.4Vdc, Vout +/-5Vdc, I/O isolation 1500Vdc
Chip1Stop:
Module DC-DC 24VIN 2-OUT 5V/-5V 0.1A/-0.1A 1W 6-Pin SMD Tube
TME:
Converter: DC/DC; 1W; Uin:21.6÷26.4V; Uout:5VDC; Uout2:-5VDC; SMD
Newark:
# TRACOPOWER TES 1-2421 Isolated Board Mount DC/DC Converter, Surface Mount DIP, SMD, Fixed, 26.4 V, 21.6 V, 2
电源电压DC 24.0 V
额定功率 1 W
输出接口数 2
输入电压DC 21.6V ~ 26.4V
输出电压 ±5 V
输出电流 100 mA
输出功率 1 W
隔离电压 1500 VDC
开关频率 100 kHz
输入电压Max 26.4 V
输入电压Min 21.6 V
输入电压DC Max 26.4 V
输入电压DC Min 21.6 v
输出功率Max 1 W
工作温度Max 85 ℃
工作温度Min -40 ℃
电源电压 24 V
输入电压 18V ~ 36V
安装方式 Surface Mount
封装 SMD
长度 13.7 mm
宽度 8 mm
高度 7 mm
封装 SMD
重量 2 g
工作温度 -40℃ ~ 85℃
包装方式 Tube
制造应用 Power Management, 电源管理, 工业, Industrial
RoHS标准 RoHS Compliant
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
