SN74AHCT125PWRG4概述

具有三态输出翻两番总线缓冲器GATES QUADRUPLE BUS BUFFER GATES WITH 3-STATE OUTPUTS

Buffer, Non-Inverting 4 Element 1 Bit per Element 3-State Output 14-TSSOP

得捷:
IC BUF NON-INVERT 5.5V 14TSSOP

立创商城:
SN74AHCT125PWRG4

贸泽:
Buffers & Line Drivers Quad Bus Buff Gate With 3-State Outputs

Win Source:
QUADRUPLE BUS BUFFER GATES WITH 3-STATE OUTPUTS

SN74AHCT125PWRG4中文资料参数规格

技术参数

电源电压DC 4.50V ~ 5.50V

输出接口数 4

通道数 4

位数 4

传送延迟时间 8.50 ns

电压波节 5.00 V

输出电流驱动 -1.00 mA

工作温度Max 125 ℃

工作温度Min 40 ℃

电源电压 4.5V ~ 5.5V

电源电压Max 5.5 V

电源电压Min 4.5 V

封装参数

安装方式 Surface Mount

封装 TSSOP-14

外形尺寸

长度 5.1 mm

宽度 4.5 mm

高度 1.05 mm

封装 TSSOP-14

物理参数

工作温度 -40℃ ~ 85℃ TA

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

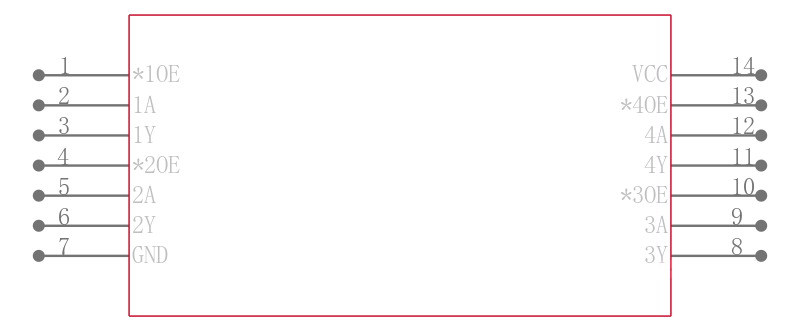

SN74AHCT125PWRG4引脚图与封装图
