SNJ54HC02J中文资料参数规格

技术参数

电源电压DC 2.00V ~ 6.00V

位数 4

传送延迟时间 115 ns

电压波节 6.00 V, 5.00 V, 2.00 V

逻辑门个数 4

输出电流驱动 -1.00 mA

工作温度Max 125 ℃

工作温度Min -55 ℃

封装参数

安装方式 Through Hole

引脚数 14

封装 CDIP

外形尺寸

封装 CDIP

物理参数

工作温度 -55℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 Non-Compliant

含铅标准 Contains Lead

海关信息

ECCN代码 EAR99

数据手册

SNJ54HC02J引脚图与封装图

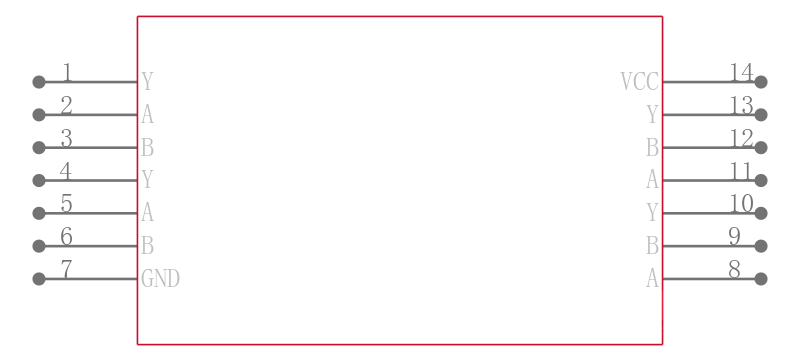

SNJ54HC02J引脚图

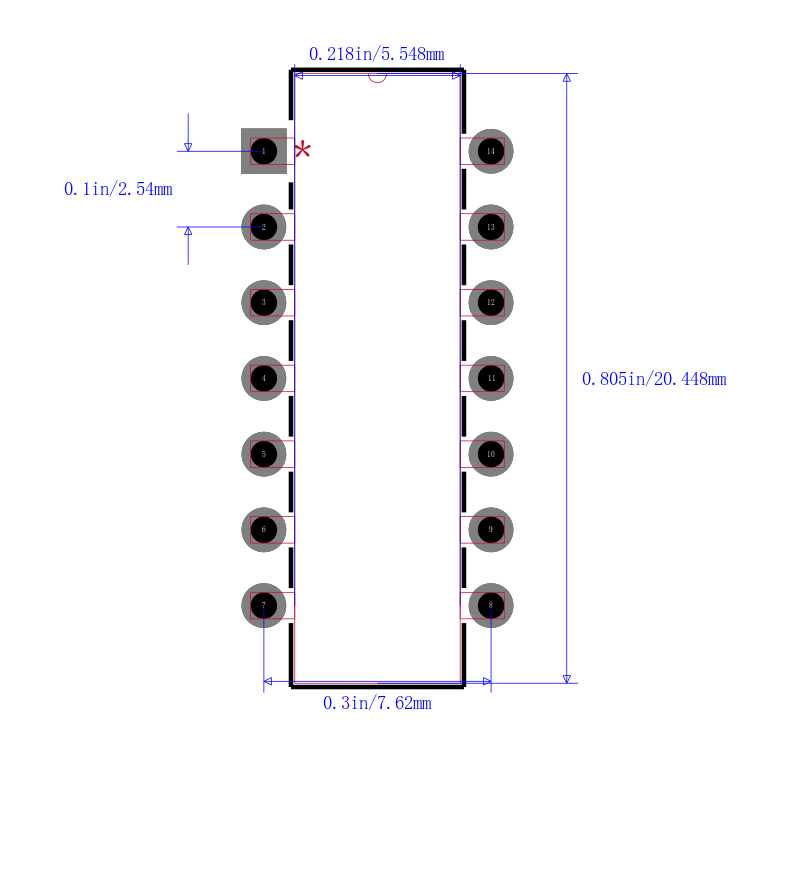

SNJ54HC02J封装图

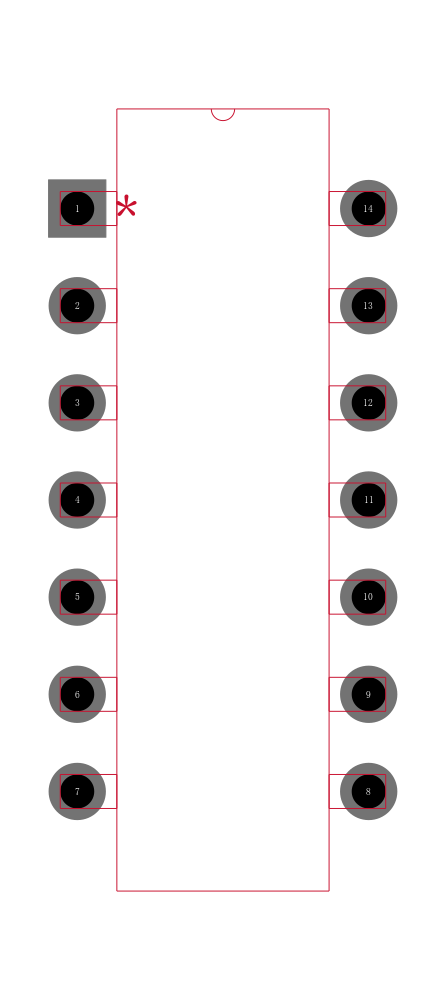

SNJ54HC02J封装焊盘图

在线购买SNJ54HC02J

型号： SNJ54HC02J

制造商： TI 德州仪器

描述：四路2输入正或非门 QUADRUPLE 2-INPUT POSITIVE-NOR GATES

替代型号SNJ54HC02J

型号/品牌	代替类型	替代型号对比
SNJ54HC02J TI 德州仪器	当前型号	当前型号
SN54HC02J 德州仪器	完全替代	SNJ54HC02J和SN54HC02J的区别
SN74HC02N 德州仪器	类似代替	SNJ54HC02J和SN74HC02N的区别
SN74HC27N 德州仪器	类似代替	SNJ54HC02J和SN74HC27N的区别
