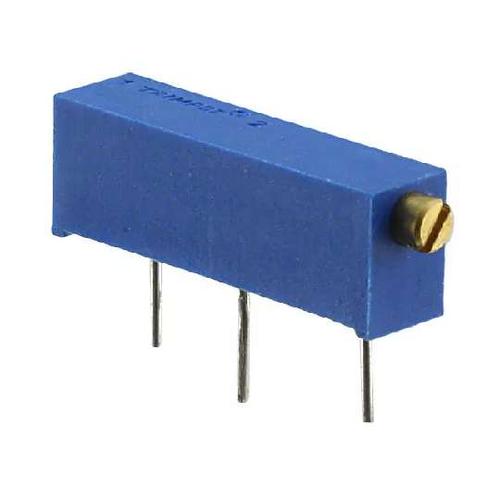

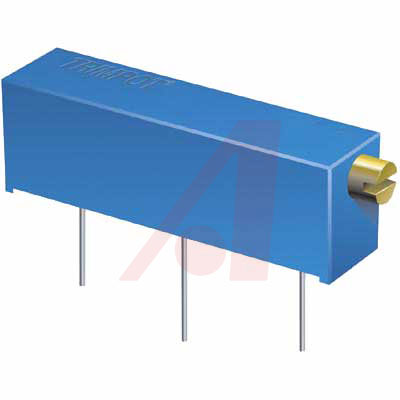

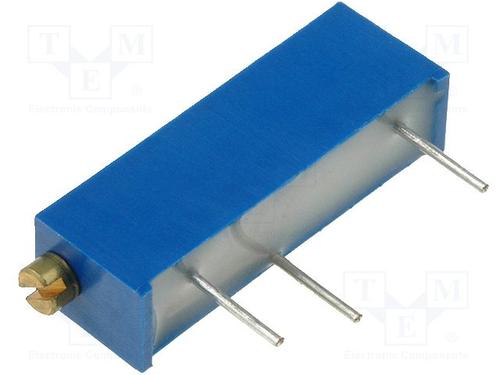

BOURNS 3006P-1-503LF 微调器,15转 50K
19mm in. 750mW 矩形端部调节 3006 系列标准型
Bourns 标准 3006P 系列 19mm in. 矩形端部调节陶瓷微调电容器，额定功率 @ 70°C 750mW。3006P 系列金属陶瓷微调电容器转动臂转到终端就会停转且封闭式设计，可进行电路板冲洗。
额定 15 转调整角度
提供面板安装适配器，库存号 107-6878
功率 | 0.75W
---|---
有效移距（标称） | 15 转
容差 | ±10%
电压最大值 | 400V
温度系数 | ±100ppm/°C
末端电阻 | 1% 或 2Ω（以较大值为准）
工作扭矩 | 5.0 oz.in.
旋转寿命 | 200 个周期
工作温度 | -55°C → +125°C
触点电阻变化（最大值） | 1% 或 1Ω（以较大值为准）
尺寸（长 x 高 x 宽） | 19.05 x 6.35 x 4.83 mm
引线间距 | 12.70 mm 1, 3; 5.08mm 2, 3
引脚直径 | 0.51mm
线性或者对数 | 线性
额定电压DC 400 V
绝缘电阻 1000 MΩ
容差 ±10 %
额定功率 0.75 W
电阻 50 kΩ
阻值偏差 ±10 %
工作温度Max 125 ℃
工作温度Min -55 ℃
精度 ±10 %
安装方式 Through Hole
封装 Rectangular - 0.750" L x 0.190" W x 0.250" H 19.05mm x 4.83mm x 6.35mm
长度 20.57 mm
宽度 4.83 mm
高度 6.35 mm
封装 Rectangular - 0.750" L x 0.190" W x 0.250" H 19.05mm x 4.83mm x 6.35mm
厚度 5.59 mm
颜色 Blue
重量 1.13 g
工作温度 -55℃ ~ 125℃
温度系数 ±100 ppm/℃
产品生命周期 Active
包装方式 Tube
制造应用 工业, 消费电子产品, 便携式器材, 电源管理
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2016/06/20
ECCN代码 EAR99
HTS代码 8533408050
香港进出口证 NLR
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
3006P-1-503LF Bourns J.W. Miller 伯恩斯 | 当前型号 | 当前型号 |
89PR50KLF TT Electronics/BI | 功能相似 | 3006P-1-503LF和89PR50KLF的区别 |
3006P-1-503 伯恩斯 | 功能相似 | 3006P-1-503LF和3006P-1-503的区别 |
T18503KT10 威世 | 功能相似 | 3006P-1-503LF和T18503KT10的区别 |
