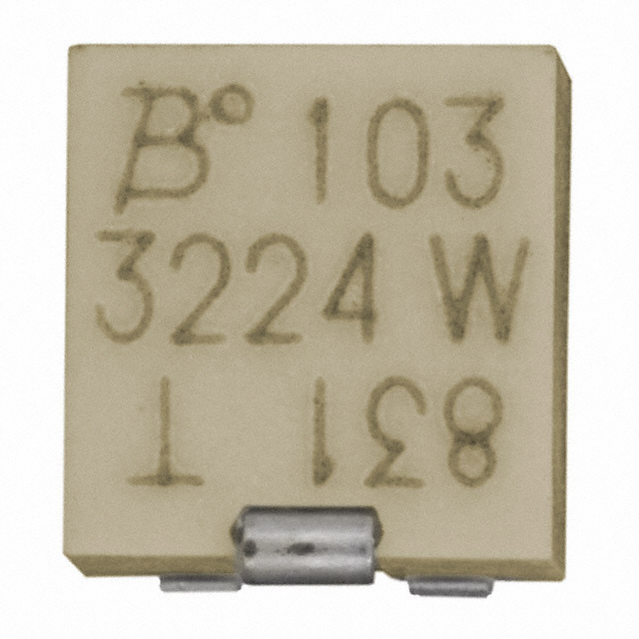

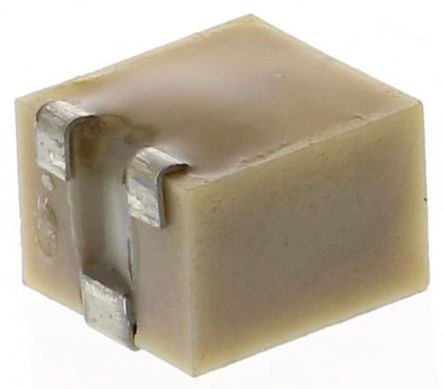

BOURNS 3224W-1-104E 微调器,SMD 11转 100K
12 转 250mW 4mm 3224W 系列顶部调整

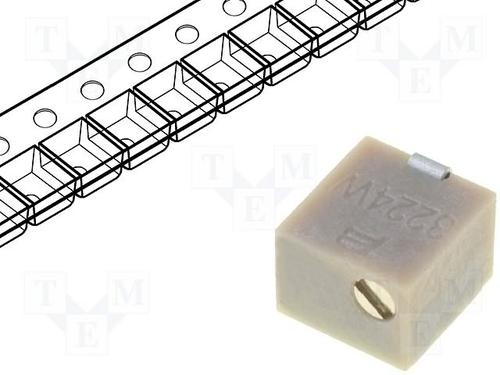

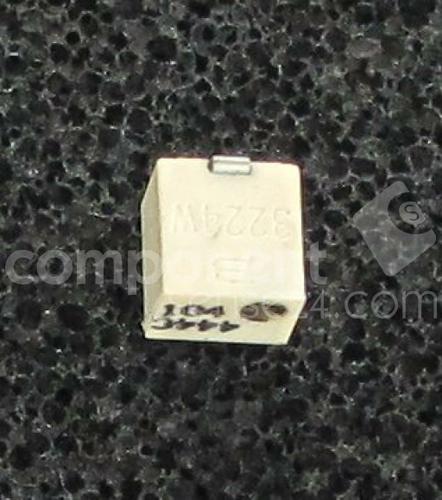

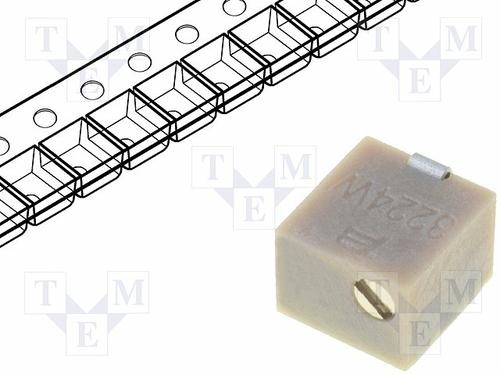

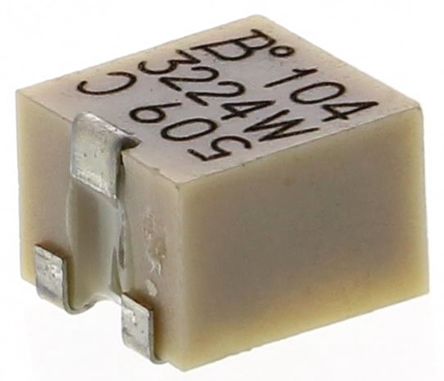

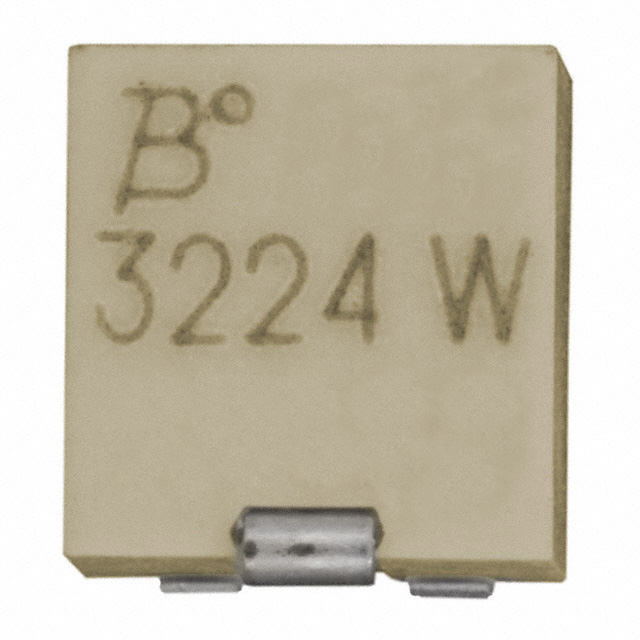

Bourns 标准 3224W 系列顶部调整 SMD Trimpot® 微调电位计，额定功率 @ 70 °C 0.25W。3224W 系列金属陶瓷微调电容器带嵌入式调整螺钉，具有拾放定心设计用于自动化放置兼容性且封闭式设计，可进行标准板冲洗处理。
微型（标称尺寸 4mm 的方形箱）
出色的安装效率
适合于流动焊/回流焊/手工焊

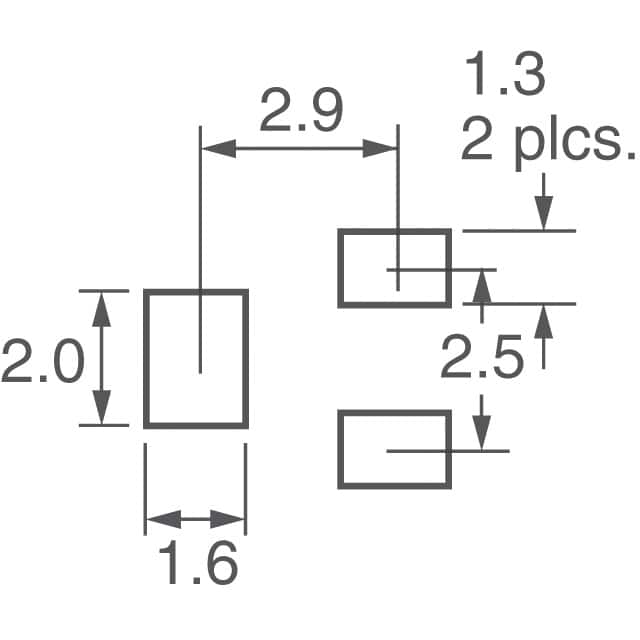

符合 EIA 和 EIAJ 的占地面积标准
低 CRV - 1%
功率 | 250mW
---|---
容差 | ±10%
电压最大值 | 300 V
温度系数 | ±100ppm/°C
末端电阻 | 1% 或 2Ω（以较大值为准）
工作扭矩 | 180gcm
焊接温度 | 260°C 10s（最大值）
旋转寿命 | 200 个周期
工作温度 | \- 65 ° C → +150 ° C
触点电阻变化 | 1%（最大值）

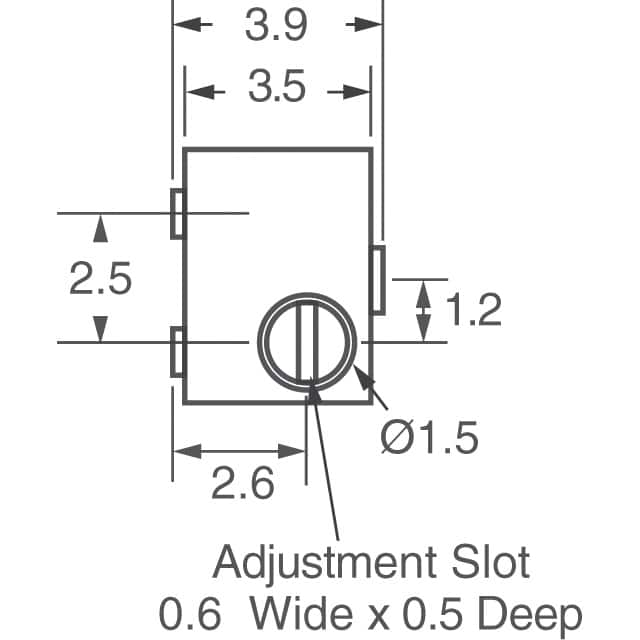

尺寸（宽x直径x高） | 4.8 x 3.9 x 5.3mm
线性或者对数 | 线性
额定电压DC 300 V
绝缘电阻 100 MΩ
容差 ±10 %
额定功率 0.25 W
电阻 100 kΩ
阻值偏差 ±10 %
工作温度Max 150 ℃
工作温度Min -65 ℃
精度 ±10 %
额定电压 300 V
安装方式 Surface Mount

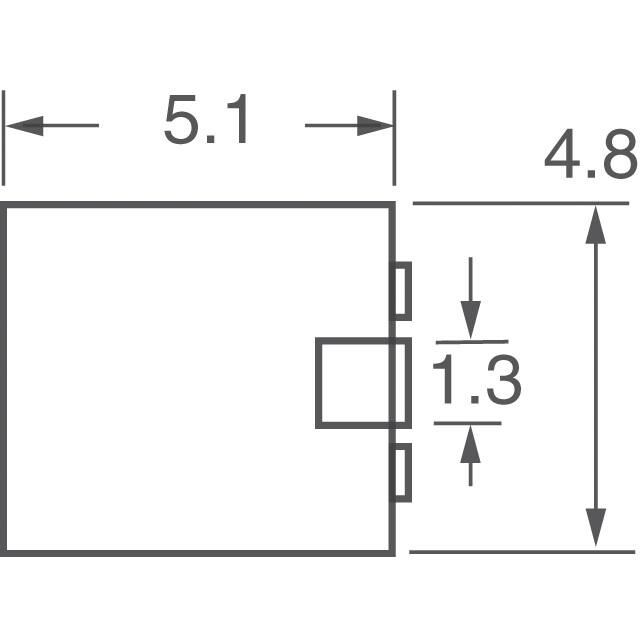

封装 Square - 0.190" L x 0.139" W x 0.200" H 4.80mm x 3.50mm x 5.10mm
长度 4.8 mm
宽度 3.9 mm
高度 5.3 mm
封装 Square - 0.190" L x 0.139" W x 0.200" H 4.80mm x 3.50mm x 5.10mm
颜色 Natural
重量 283 mg
工作温度 -65℃ ~ 150℃
温度系数 ±100 ppm/℃
产品生命周期 Active
包装方式 Tape & Reel TR
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2016/06/20
ECCN代码 EAR99
HTS代码 8533408050
香港进出口证 NLR
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
3224W-1-104E Bourns J.W. Miller 伯恩斯 | 当前型号 | 当前型号 |
3224W-1-104G 伯恩斯 | 完全替代 | 3224W-1-104E和3224W-1-104G的区别 |
PVG5A104A01R00 伯恩斯 | 完全替代 | 3224W-1-104E和PVG5A104A01R00的区别 |
TSM4YJ104KR05 威世 | 功能相似 | 3224W-1-104E和TSM4YJ104KR05的区别 |
