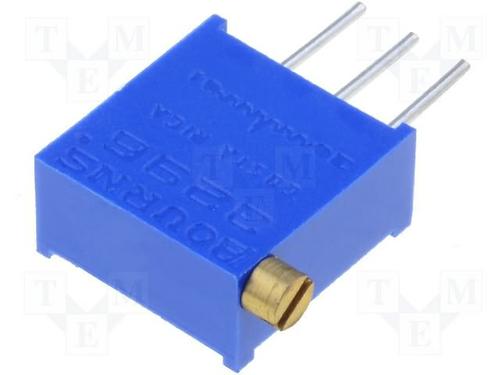

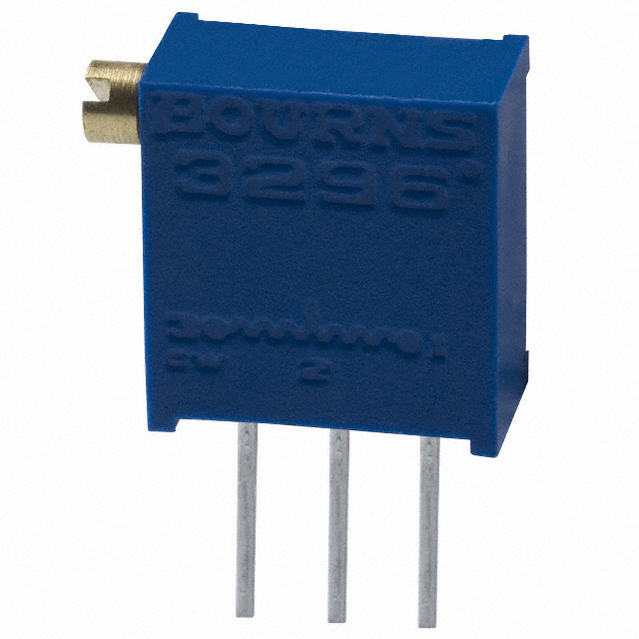

3296X-1-103LF

BOURNS  3296X-1-103LF  微调器,25转 10K

侧调 3296X 系列

Bourns® 3296X 系列 3/8" 方形多转金属陶瓷微调电位计 Trimpot®

细长型壳体 - 高组装密度

封闭式设计，可进行电路板冲洗

模制主体，带有内置支座

长螺旋槽，更易于调节

电刷停止于移距终端

细长型壳体 - 高组装密度

封闭式设计，可进行电路板冲洗

阻燃塑料外壳

双尖顶形轴密封

模制主体，带有内置支架

集成电路引脚，用于印刷电路板的装配

贵金属刮片可保持设定点的稳定性

额定功率 | 0.5W | 工作温度 | -55 至 150°C

---|---|---|---

电压最大值 | 300 V | 末端 | 2Ω 最大值

有效移距（标称） | 标准 25 转 | 触点电阻变化 | 1% 或 1Ω（以较大值为准）

电阻容差 | ±10% | 线性或者对数 | 线性

温度系数 | ±100ppm/°C | 引线间距 | 2.54mm

工作扭矩 | 35 mNm | 引脚 | 0.51 x 0.03mm

旋转寿命 | 200 个周期 | 尺寸 | 10 x 9.52 x 4.83mm

功率 | 0.5W | 工作温度 | -55 → +125°C

---|---|---|---

有效移距（标称） | 25 转 | 触点电阻变化（最大值） | 1% 或 1Ω（以较大值为准）

电阻容差 | ±10% | 尺寸（垂直类型 W Y 和 X） | 10 x 9.52 x 4.83mm

电压最大值 | 300 V | 尺寸（水平类型 P） | 4.83 x 9.52 x 10.03mm

温度系数 | 0 to +250ppm/°C <100Ω, ±100ppm/°C >100Ω | 引线间距 | 2.54mm

末端电阻 | 2 Ω | 引脚 | 0.51 ± 0.03 mm

工作扭矩 | 35 mNm | 线性或者对数 | 线性

旋转寿命 | 200 个周期 |   |
