3296Y-1-102LF概述

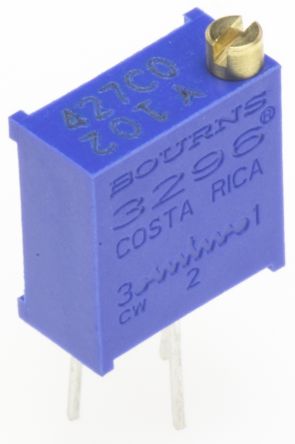

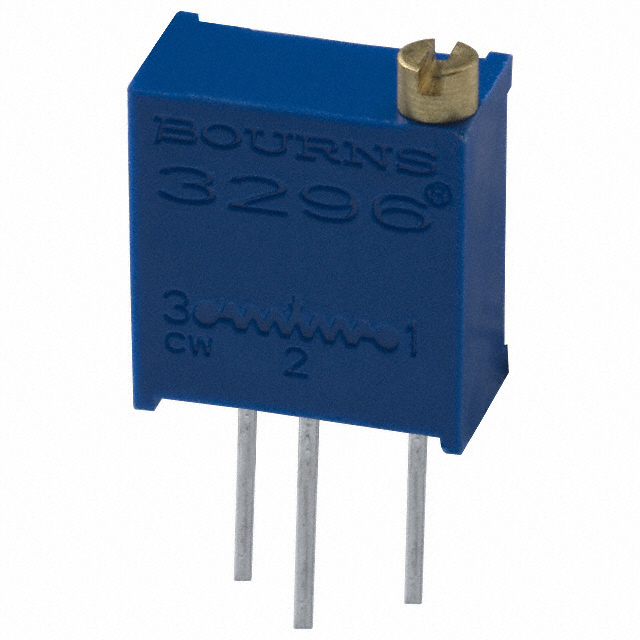

BOURNS 3296Y-1-102LF 微调器,25转 1K
Bourns品牌的Trimpot 3296系列是一款陶瓷, 通孔微调. 这些电位器是多转型, 可在多种电子设备中执行各种电路调节. 例如测量生产设备的直线距离, 角度或旋转.
- .
- 3/8英寸方形电位器
- .
- 使用丝杠进行侧面或顶部调节
- .
- 密封等级IP65
- .
- 25转与200周期的旋转寿命
- .
- 值范围: 10ohm至2Mohm
- .
- 公差: ±10%
- .
- 温度系数±100ppm/°C
- .
- 工作温度范围: -55°C至+125°C
- .
- 额定功率: 0.5W
- .
- 5种终端款式, V形密封设计
3296Y-1-102LF中文资料参数规格
技术参数
额定电压DC 300 V
绝缘电阻 1000 MΩ
容差 ±10 %
额定功率 0.5 W
电阻 1 KΩ
阻值偏差 ±10 %
工作温度Max 125 ℃
工作温度Min -55 ℃
封装参数
安装方式 Through Hole
封装 Square - 0.375" L x 0.190" W x 0.395" H 9.53mm x 4.83mm x 10.03mm
外形尺寸
长度 9.53 mm
宽度 4.83 mm
高度 11.55 mm
封装 Square - 0.375" L x 0.190" W x 0.395" H 9.53mm x 4.83mm x 10.03mm
物理参数
颜色 Blue
重量 851 mg
工作温度 -55℃ ~ 125℃
温度系数 ±100 ppm/℃
其他
产品生命周期 Active
包装方式 Tube
制造应用 电源管理, 工业, 消费电子产品, 便携式器材
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2016/06/20
海关信息
ECCN代码 EAR99
HTS代码 8533408050

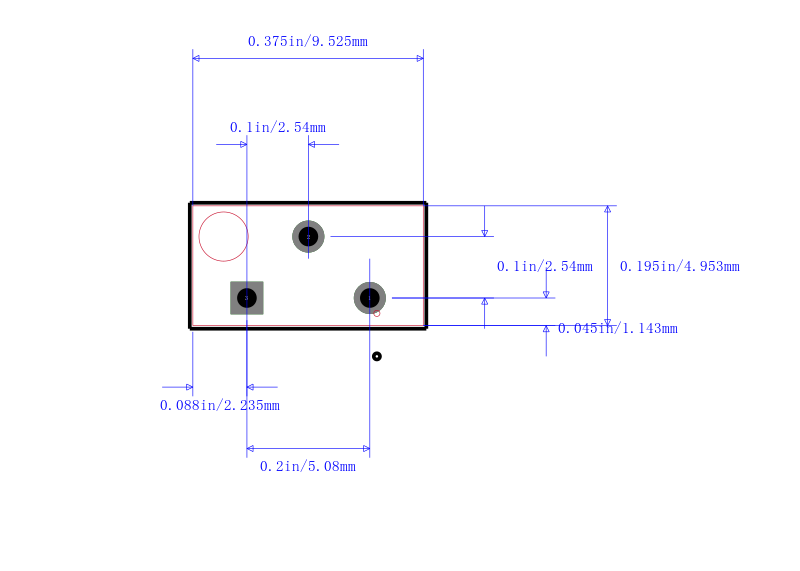

3296Y-1-102LF引脚图与封装图
