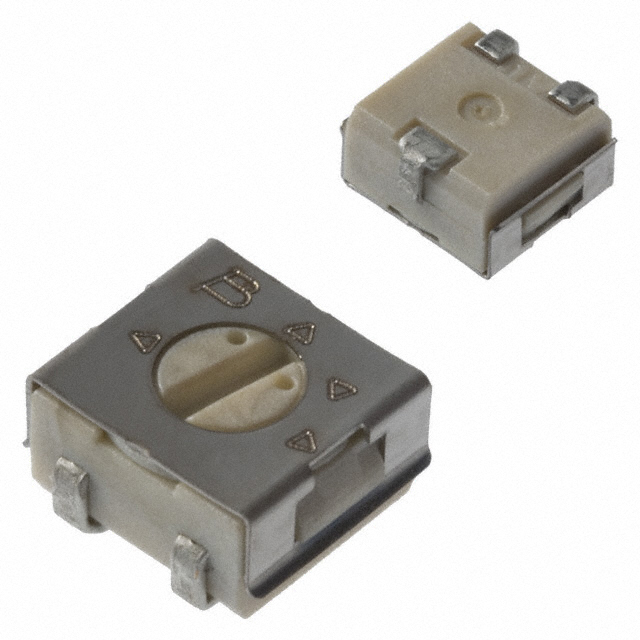

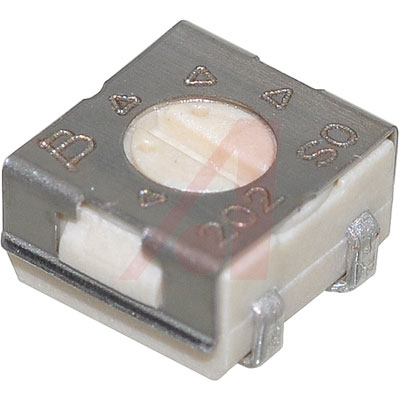

BOURNS 3314J-1-504E 微调电位器, 500K, 4MM
250mW 4mm 密封 3314J 系列 - 直向槽
Bourns® 3314J 系列 4mm 方形单转金属陶瓷微调电位计 Trimpot®
微型(标称尺寸 4mm 的方形箱)
出色的安装效率
适合于流动/回流焊接或手工焊接
适合于自动装配
顶部带一字型调节装置
符合 EIA 和 EIAJ 的占地面积标准
功率 | 250 mW
---|---
有效移距 | 1 转(标称)
| 100 Ω
电阻容差 | ±20
最大工作电压 | 300
温度系数 | ±100
末端电阻 | 1% 或 2Ω(以较大值为准)
电气旋转 | 210°(标称)
机械旋转 | 240°(标称)
工作扭矩 | 180
旋转寿命 | 100 个周期
工作温度 | -55°C → +125°C
焊接温度 | 260°C 10s(最大值)
触点电阻变化 | 1%(最大值)
尺寸 W x D x H | 5.0 x 6.2 x 2.55 mm
线性或者对数 | 线性
额定电压DC 300 V
绝缘电阻 ≥100MΩ @500VDC
容差 ±20 %
额定功率 0.25 W
电阻 500 kΩ
阻值偏差 ±20 %
工作温度Max 125 ℃
工作温度Min -55 ℃
精度 ±20 %
额定电压 300 V
安装方式 Surface Mount
封装 5x5mm 三脚贴片
长度 4.5 mm
宽度 4.5 mm
高度 2.55 mm
封装 5x5mm 三脚贴片
颜色 Natural
重量 285 mg
工作温度 -55℃ ~ 125℃
温度系数 ±100 ppm/℃
产品生命周期 Active
包装方式 Tape & Reel TR
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2016/06/20
ECCN代码 EAR99
HTS代码 8533408050
香港进出口证 NLR
