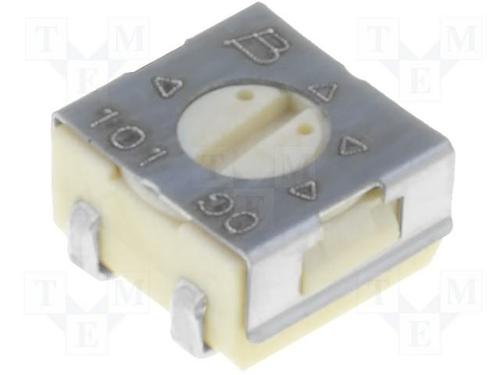

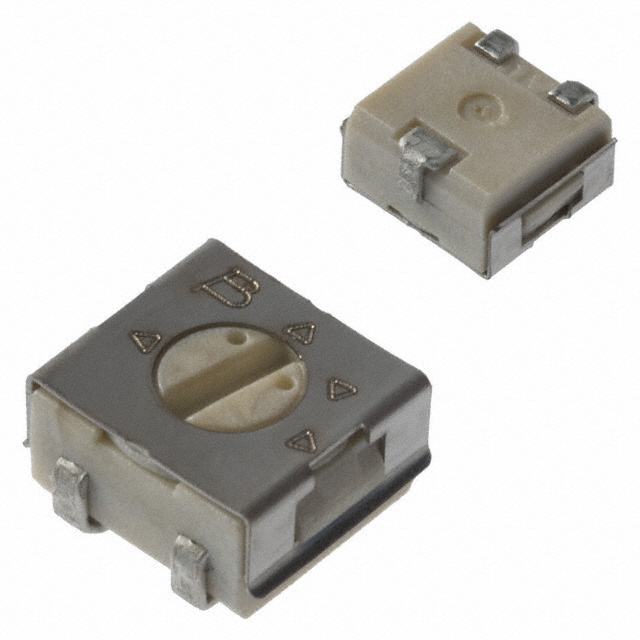

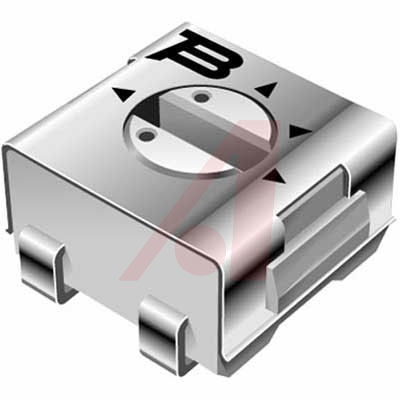

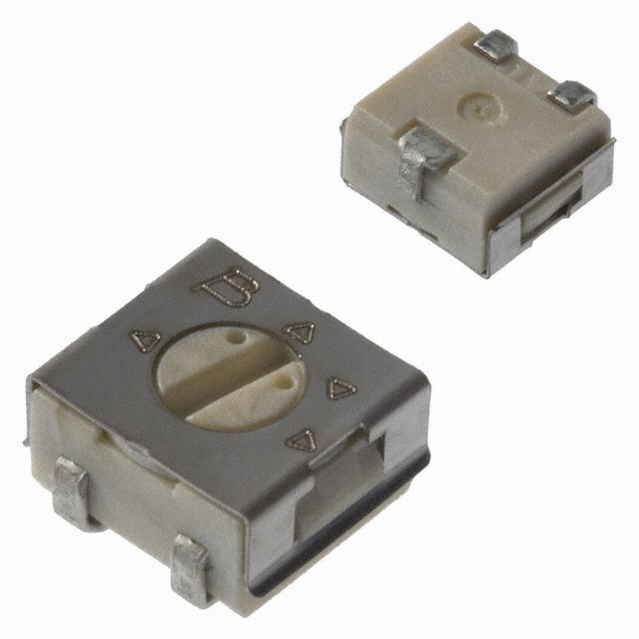

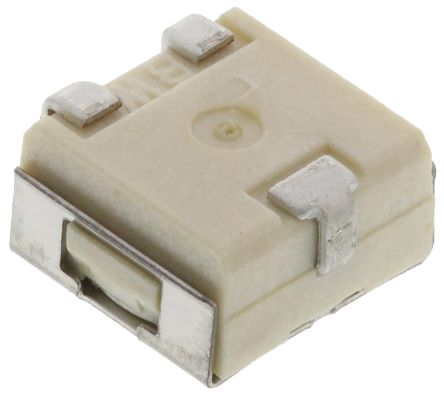

BOURNS 3314J-1-503E 微调器,SMD 50K
250mW 4mm 密封 3314J 系列 - 直向槽
Bourns® 3314J 系列 4mm 方形单转金属陶瓷微调电位计 Trimpot®
微型（标称尺寸 4mm 的方形箱）
出色的安装效率
适合于流动/回流焊接或手工焊接
适合于自动装配
顶部带一字型调节装置
符合 EIA 和 EIAJ 的占地面积标准
功率 | 250 mW
---|---
有效移距 | 1 转（标称）
| 100 Ω
电阻容差 | ±20
最大工作电压 | 300
温度系数 | ±100
末端电阻 | 1% 或 2Ω（以较大值为准）
电气旋转 | 210°（标称）
机械旋转 | 240°（标称）
工作扭矩 | 180
旋转寿命 | 100 个周期
工作温度 | -55°C → +125°C
焊接温度 | 260°C 10s（最大值）
触点电阻变化 | 1%（最大值）
尺寸 W x D x H | 5.0 x 6.2 x 2.55 mm
线性或者对数 | 线性
额定电压DC 500 V
绝缘电阻 100 MΩ
容差 ±20 %
额定功率 0.25 W
电阻 50 kΩ
阻值偏差 ±20 %
工作温度Max 125 ℃
工作温度Min -55 ℃
精度 ±20 %
安装方式 Surface Mount
封装 5X5
长度 4.5 mm
宽度 5 mm
高度 2.55 mm
封装 5X5
颜色 Natural
重量 285 mg
工作温度 -55℃ ~ 125℃
温度系数 ±100 ppm/℃
产品生命周期 Active
包装方式 Tape & Reel TR
制造应用 电源管理, Industrial, Consumer Electronics, Portable Devices, Power Management, 工业, 消费电子产品, 便携式器材
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
ECCN代码 EAR99
HTS代码 8533408050
香港进出口证 NLR
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
3314J-1-503E Bourns J.W. Miller 伯恩斯 | 当前型号 | 当前型号 |
3314J-1-503G 伯恩斯 | 类似代替 | 3314J-1-503E和3314J-1-503G的区别 |
TS53YJ503MR10 威世 | 功能相似 | 3314J-1-503E和TS53YJ503MR10的区别 |
