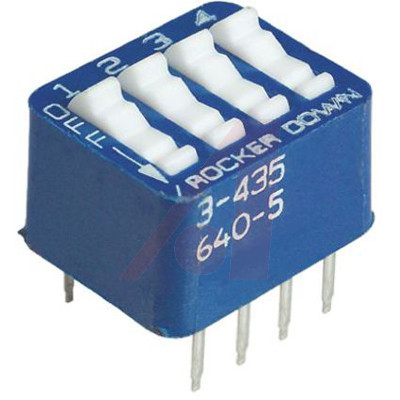

3-435640-5图片1

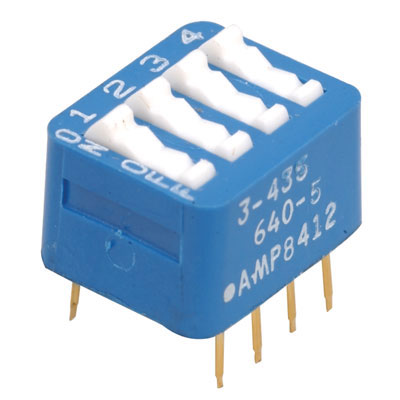

3-435640-5图片2

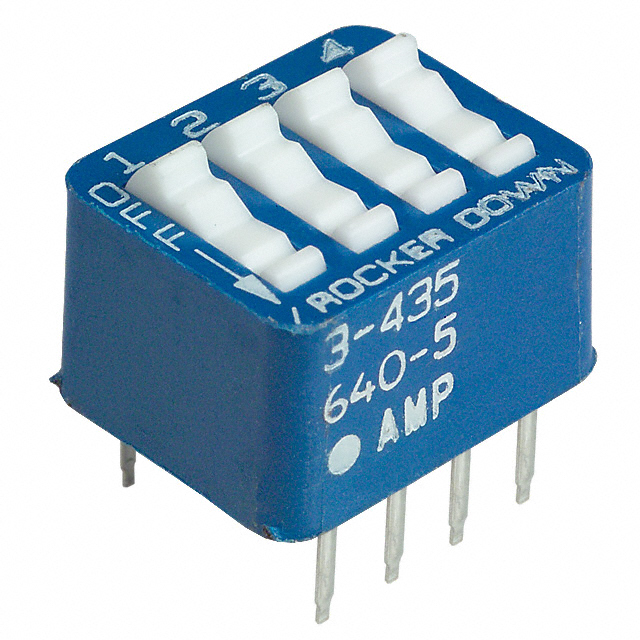

3-435640-5图片3
3-435640-5图片4
3-435640-5图片5
3-435640-5图片6
3-435640-5图片7
3-435640-5图片8
3-435640-5图片9
3-435640-5图片10
3-435640-5图片11
3-435640-5图片12
3-435640-5图片13
3-435640-5图片14
3-435640-5图片15
3-435640-5图片16
3-435640-5图片17
3-435640-5图片18
3-435640-5概述

TE Connectivity 7100 系列 DIP 开关,带摇臂执行器7100 系列 DIP 开关,具有 2.54mm 中心线。 这些 7100 系列 DIP 开关具有顶部执行摇臂执行器、采用通孔印刷电路板安装并具有镀金触点。 这些 7100 系列 DIP 开关的典型应用包括限制每极循环次数的编程应用。开关引线经电镀符合 AMP 可焊接性规格 109 - 11 - 3 ### DIL 直通板

7100 系列 DIP ,带摇臂执行器

7100 系列 DIP 开关,具有 2.54mm 中心线。 这些 7100 系列 DIP 开关具有顶部执行摇臂执行器、采用通孔印刷电路板安装并具有镀金触点。 这些 7100 系列 DIP 开关的典型应用包括限制每极循环次数的编程应用。

开关引线经电镀符合 AMP 可焊接性规格 109 - 11 - 3


欧时:
Dip switch rocker 4 way SPST 7100 series


贸泽:
DIP 开关/ SIP 开关 4 POS TOP RCKR SLD


艾睿:
Look no further! The 3-435640-5 dual in-line package switch, developed by TE Connectivity, can allow you to control multiple different paths on a printed circuit. This device has a maximum current rating of 0.06 A @ 5VDC. It has a SPST configuration. This DIP switch has an operating temperature range of -55 °C to 105 °C. The 3-435640-5 DIP switch has a PC pin termination style. This product is 12.19 mm long, 8.64 mm tall and 9.65 mm deep. This product&s;s terminal pitch is 2.54 mm. The maximum DC voltage rating is 24 VDC.


Allied Electronics:
Switch; 0.100 in. Centerline; 4; SPST; Thru Hole; 0.140 in. L; DIP; UL Listed


Jameco:
DIP Switch 4 Position Standard Rocker Raised


安富利:
Switch DIP OFF ON SPST 4 Raised Rocker 0.06A 24VDC PC Pins 2.54mm Thru-Hole Loose Piece


Chip1Stop:
Switch DIP OFF ON SPST 4 Raised Rocker 0.06A 24VDC PC Pins 2.54mm Thru-Hole Loose Piece


Verical:
Switch DIP OFF ON SPST 4 Raised Rocker 0.06A 24VDC PC Pins 2.54mm Thru-Hole Package


MASTER:
SWITCH ASSY, DIP, TYPE C, 7100 SERIES, SPST, STANDARD


Powell:
DIP, Rotary DIP, SIP Switches and DIP Shunts - Standard


Electro Sonic:
DIP SW 4 POSN SEALED


3-435640-5中文资料参数规格
技术参数

触点电镀 Gold, Gold over Nickel

额定电压DC 24 V

接触器类型 Rocker

额定电流 60 mA

方向 Vertical

触点类型 SPST

易燃性等级 UL 94 V-0

针脚数 4

触点额定电流 50mA @30VDC

额定电流Max 0.06A @5VDC

工作温度Max 105 ℃

工作温度Min -55 ℃

额定电压 5 VDC

额定电压DC Max 24 V

接触电阻Max 50 mΩ

封装参数

安装方式 Through Hole

封装 DIP

引脚间距 2.54 mm

外形尺寸

长度 12.19 mm

宽度 9.65 mm

高度 8.64 mm

封装 DIP

引脚间距 2.54 mm

物理参数

外壳颜色 Blue

触点材质 Copper Alloy

材质 Copper Alloy

工作温度 -55℃ ~ 105℃

外壳材质 Polyester

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 Non-Compliant

含铅标准 Contains Lead

ELV标准 Compliant

海关信息

ECCN代码 EAR99

HTS代码 8536509065

数据手册

在线购买3-435640-5
型号: 3-435640-5
描述:TE Connectivity 7100 系列 DIP 开关,带摇臂执行器 7100 系列 DIP 开关,具有 2.54mm 中心线。 这些 7100 系列 DIP 开关具有顶部执行摇臂执行器、采用通孔印刷电路板安装并具有镀金触点。 这些 7100 系列 DIP 开关的典型应用包括限制每极循环次数的编程应用。 开关引线经电镀符合 AMP 可焊接性规格 109 - 11 - 3 ### DIL 直通板
