3244481

3244481图片1

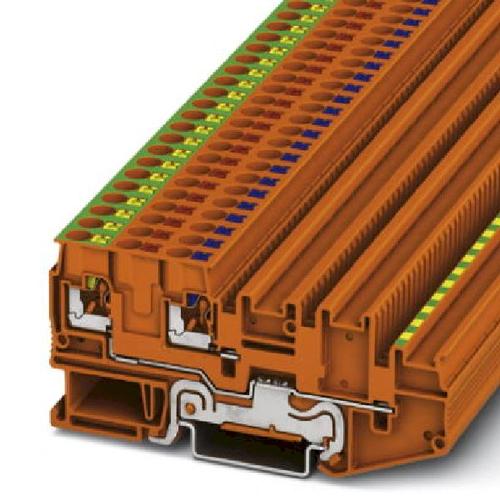

3244481图片2

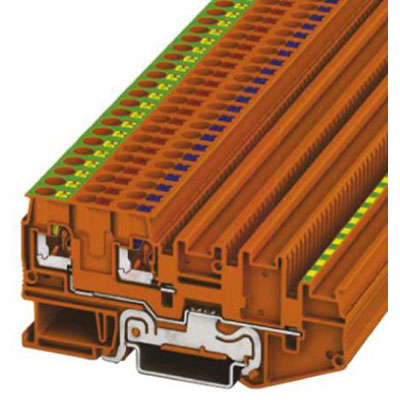

3244481图片3
3244481图片4
3244481图片5

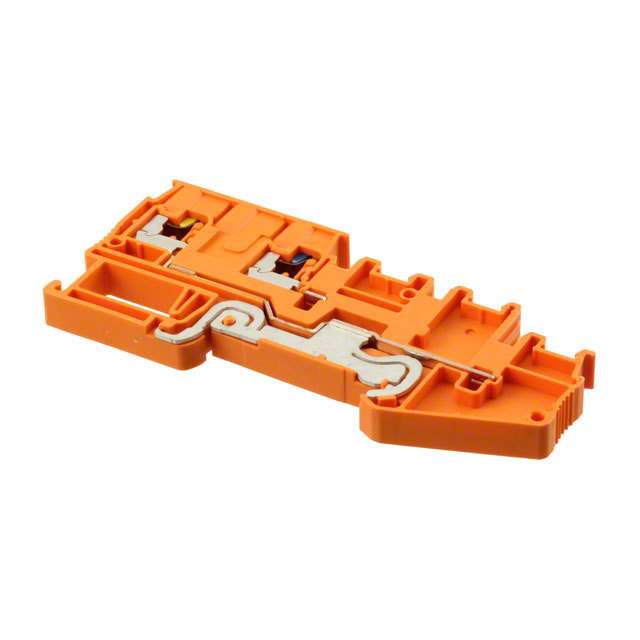

3244481图片6
3244481概述

PTIO 传感器/执行器端子块用于端子宽度仅为 3.5 mm 三导线的起始设备和执行器的省空间、省时布线。 虽然它们的宽度很小,但是由于其推入式连接、每个端子点上的测试设备、以及易于贴大号清晰标签的选项,接线端子非常易于使用。 传感器和执行器的布线经特别调校,所有端子块具有相同形状,因此可以相互组合。适用于现代机器和工厂控制系统的传感器/执行器布线 小型 3.5mm 端子宽度 推入式连接 测试设备 可轻松贴上标签 ### 推入式连接端子块PT 系列特性包括轻松直接的导线连接,并始终采用 CLIPLINE 完整系统的优点。 PT 推入式连接方法高达 50% 更低的插入力,还可使用 0.34mm2 及以上套圈轻松直接插接实心和绞合线。

PTIO 传感器/执行器端子块

用于端子宽度仅为 3.5 mm 三导线的起始设备和执行器的省空间、省时布线。 虽然它们的宽度很小,但是由于其推入式连接、每个端子点上的测试设备、以及易于贴大号清晰标签的选项,非常易于使用。

传感器和执行器的布线经特别调校,所有端子块具有相同形状,因此可以相互组合。

适用于现代机器和工厂控制系统的传感器/执行器布线

小型 3.5mm 端子宽度

推入式连接

测试设备

可轻松贴上标签


得捷:
CONN TERM BLK ISOLATED 12-24 AWG


欧时:
3244481 - Phoenix Contact 菲尼克斯 32444 Clipline 系列 橙色 接地端子块


Allied Electronics:
Earth Trm Blk, 32444 Series, 1.5mmsq, 250V, 20A, Push In Term, Orange, Quadruple Level


MASTER:
Sensor/actuator terminal block - Feed-in terminal with protective conductor function - nom. voltage: 250 V - nominal current: 20 A - connection method: Push-in connection - number of connections: 3 - cross section: 0.2 mm² - 4 mm² - AWG: 24 - 12 - width:


Online Components:
Conn Installation Ground Terminal Block 3 POS RA Cable Mount 20A


Electro Sonic:
Sensor/actuator terminal block - Feed-in terminal with protective conductor function - nom. voltage: 250 V - nominal current: 20 A ...


3244481中文资料参数规格
技术参数

触点数 3

线规 12AWG ~ 24AWG

额定电流 20 A

排数 3

电路数 1

易燃性等级 UL 94 V-0

针脚数 3

额定电流Max 20 A

额定电压Max 250 V

额定电压 250 V

封装参数

安装方式 DIN Rail

外形尺寸

长度 90.8 mm

宽度 7 mm

物理参数

外壳颜色 Orange

颜色 Orange

其他

产品生命周期 Active

包装方式 Bulk

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

HTS代码 8536904000

数据手册

在线购买3244481
型号: 3244481
描述:PTIO 传感器/执行器端子块 用于端子宽度仅为 3.5 mm 三导线的起始设备和执行器的省空间、省时布线。 虽然它们的宽度很小,但是由于其推入式连接、每个端子点上的测试设备、以及易于贴大号清晰标签的选项,接线端子非常易于使用。 传感器和执行器的布线经特别调校,所有端子块具有相同形状,因此可以相互组合。 适用于现代机器和工厂控制系统的传感器/执行器布线 小型 3.5mm 端子宽度 推入式连接 测试设备 可轻松贴上标签 ### 推入式连接端子块 PT 系列特性包括轻松直接的导线连接,并始终采用 CLIPLINE 完整系统的优点。 PT 推入式连接方法高达 50% 更低的插入力,还可使用 0.34mm2 及以上套圈轻松直接插接实心和绞合线。
