2512 型 3520 系列 SMD3520 系列薄型高功率电阻器具有小尺寸功率比。 尽管适合各种应用，但是 3520 电阻器系列的短引线结构使这些装置特别适合高频率操作。 2512 格式贴片式功率片式电阻器 70°C 时的额定功率为 1W 小尺寸功率比 薄型 0.6mm 厚膜技术 电阻器标有阻值 最高过载电压 400V 工作电压 200V 适合于小批量生产、开发和研发部门 70°C 时功率 1W 电阻容差 ±5% 温度系数 ±200ppm/°C 工作温度 -55°C → +125°C 工作电压 200V（最大值） 过载电压 400V（最大值） 尺寸（长x宽x厚） 6.4x3.2x0.6 mm ### 表面安装 - 0805 / 1206 / 1218 / 1225 / 2010 / 2512 / 2525 / 3637
2512 型 3520 系列 SMD
3520 系列薄型高功率器具有小尺寸功率比。 尽管适合各种应用，但是 3520 电阻器系列的短引线结构使这些装置特别适合高频率操作。

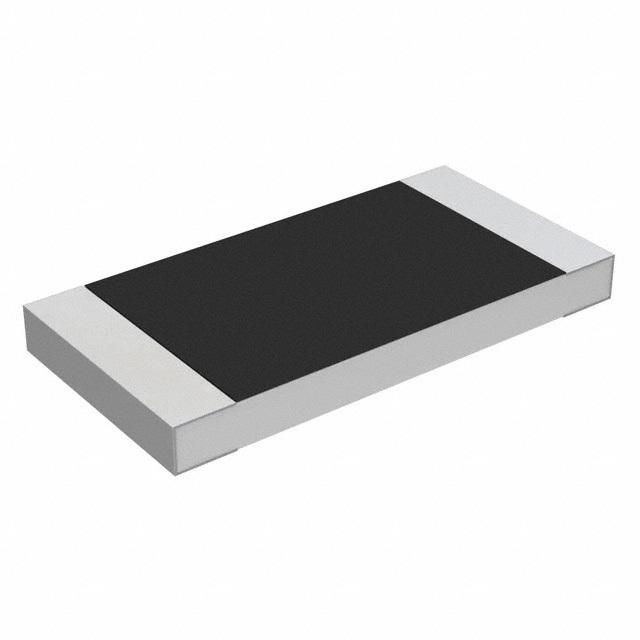

2512 格式贴片式功率片式电阻器
70°C 时的额定功率为 1W
小尺寸功率比
薄型 0.6mm
厚膜技术
电阻器标有阻值
最高过载电压 400V
工作电压 200V
适合于小批量生产、开发和研发部门
70°C 时功率 | 1W
---|---
电阻容差 | ±5%
温度系数 | ±200ppm/°C
工作温度 | -55°C → +125°C
工作电压 | 200V（最大值）
过载电压 | 400V（最大值）
尺寸（长x宽x厚） | 6.4x3.2x0.6 mm
额定电压DC 200 V
容差 ±5 %
额定功率 1 W
产品系列 3520
电阻 4.7 kΩ
阻值偏差 ±5 %
工作温度Max 125 ℃
工作温度Min -55 ℃
额定电压 200 V
工作电压Max 200 V
安装方式 Surface Mount
引脚数 2
封装公制 2512
封装 2512
长度 6.3 mm
宽度 3.2 mm
高度 0.6 mm
封装公制 2512
封装 2512
工作温度 -55℃ ~ 125℃
温度系数 ±200 ppm/℃
产品生命周期 Active
包装方式 Tape & Reel TR
最小包装 4000
RoHS标准 RoHS Compliant
含铅标准 Lead Free
ELV标准 Compliant
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
