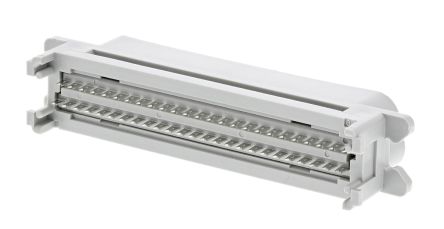

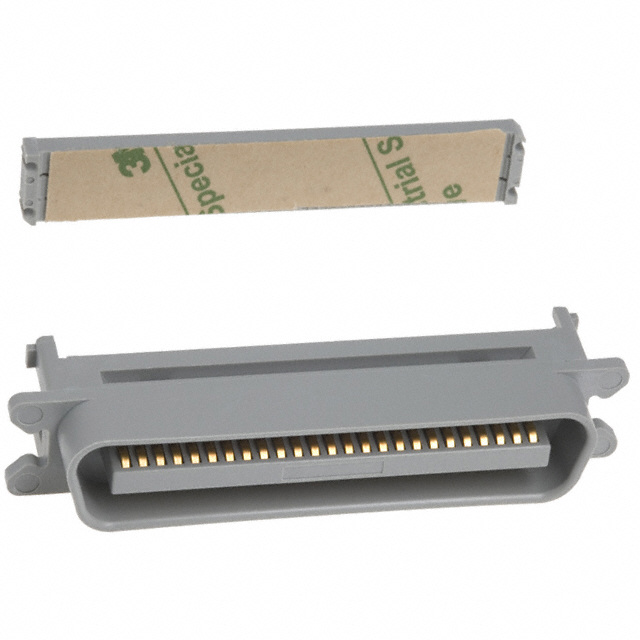

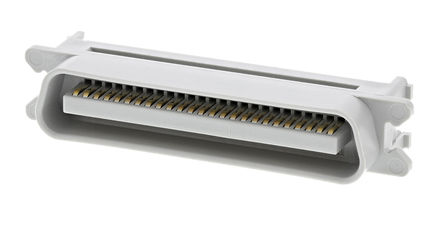

3M 3564-1001. 连接器, D sub, 堆叠式, 3000系列, DD, 插头, 50 触点, IDC / IDT
3000 系列 1.27 mm IDC 带状电缆插头
3000 系列 D 型 IDC 带状电缆插头连接器，具有 1.27mm 节距和薄型设计。这些 IDC 带状电缆连接器可与 26 AWG 至 28 AWG 的电线以及 1.27 mm 圆形、扁平或带护套电缆一起使用。使用 IDC 触点消除了之前电缆准备和剥离的需要，并提供了一种快速简单的互连系统。这些 3000 系列 IDC 带状电缆连接器的触点设计允许多次拔插。这些 IDC 带状电缆连接器的外壳由 UL 94V-0 灰色 PBT 制成，触点为镀金。这些 3000 系列 1.27 具有内置应力消除法兰。应力消除装置须单独购买
### 特点和优势
薄型设计
IDC 触点，可快速轻松地端接
无需电缆准备
触点设计允许多次拔插
触点数 50
极性 Male
触点电镀 Gold over Nickel, Gold
额定电流 1 A
绝缘电阻 1000 MΩ
排数 2
易燃性等级 UL 94 V-0
针脚数 50
额定电流Max 1 A
工作温度Max 105 ℃
工作温度Min -55 ℃
引脚间距 2.16 mm
长度 83.1 mm
宽度 15.2 mm
高度 20.8 mm
引脚间距 2.16 mm
外壳颜色 Gray
颜色 Gray
触点材质 Copper Alloy
材质 Steel
工作温度 -55℃ ~ 105℃
外壳材质 Plastic
产品生命周期 Active
包装方式 Bulk
制造应用 工业
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2016/06/20
ECCN代码 EAR99
