3329P-1-503LF概述

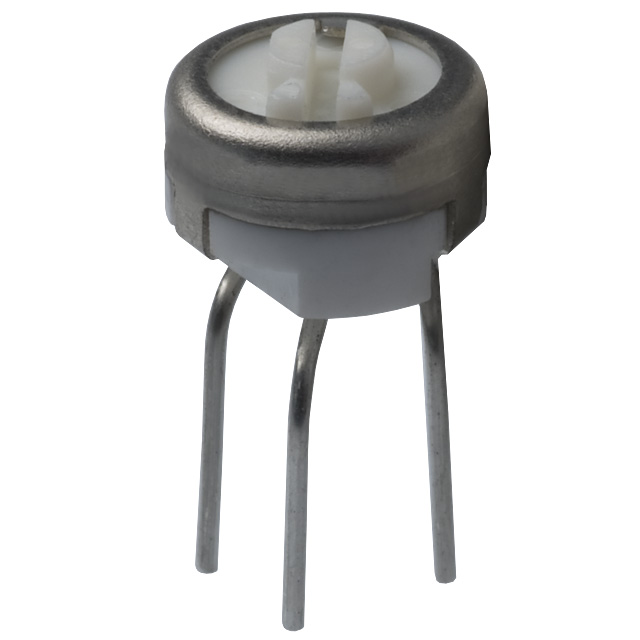

BOURNS 3329P-1-503LF 可调电阻, 10% 0.5W 500V
金属陶瓷 6.35mm in. 500mW 顶部调整 3329P 系列
能够耐受波焊和集成电路清洗槽
85°C 时功率 | 0.5W
---|---
容差 | ±10%
温度系数 | ±100ppm/°C
末端电阻 | 1% 或 2Ω（以较大值为准）
触点电阻变化，最大值 | 3% 或 3Ω（以较大值为准）
最大工作电压 | 300 V
电气旋转（标称） | 240°
机械旋转，（标称） | 260°
工作扭矩 | 5.0 oz-in（最大值）
旋转寿命 | 200 个周期
工作温度 | -55°C 至 +150°C
尺寸（长 x 直径） |
（顶部调整） | 11.35 x 6.35 mm
（侧面调整） | 12.60 x 6.35 mm
线性或者对数 | 线性
3329P-1-503LF中文资料参数规格
技术参数
额定电压DC 500 V
容差 ±10 %
额定功率 0.5 W
电阻 50 kΩ
阻值偏差 ±10 %
工作温度Max 150 ℃
工作温度Min -55 ℃
额定电压 300 V
封装参数
安装方式 Through Hole
封装 Round - 0.250" Dia x 0.229" H 6.35mm x 5.82mm
外形尺寸
高度 5.82 mm
直径 6.35 mm
封装 Round - 0.250" Dia x 0.229" H 6.35mm x 5.82mm
物理参数
颜色 White
重量 567 mg
工作温度 -55℃ ~ 150℃
温度系数 ±100 ppm/℃
其他
产品生命周期 Active
包装方式 Tube
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC版本 2016/06/20
海关信息
ECCN代码 EAR99
HTS代码 8533400080
