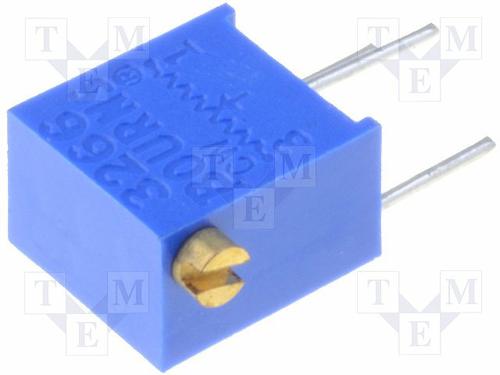

BOURNS 3266X-1-101LF 微调器,15转 100R
6mm in. 250mW 侧面调整 3266X 系列

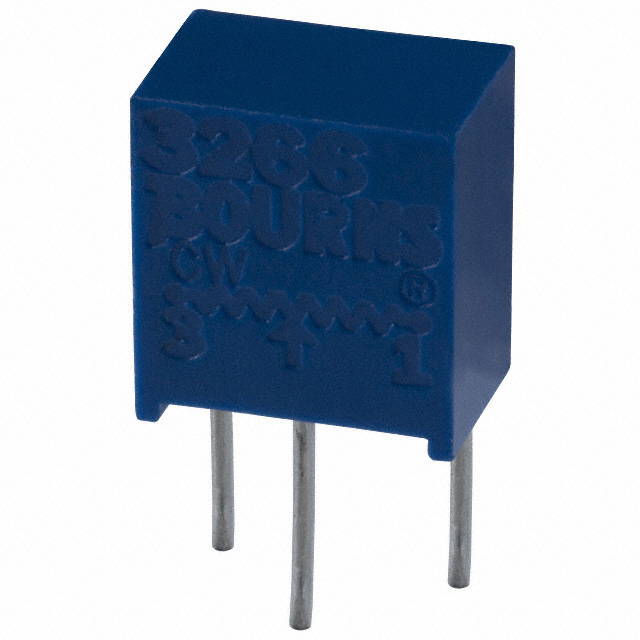

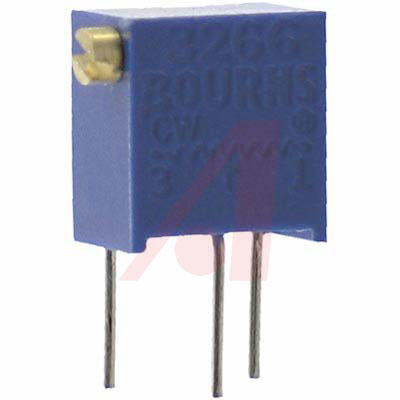

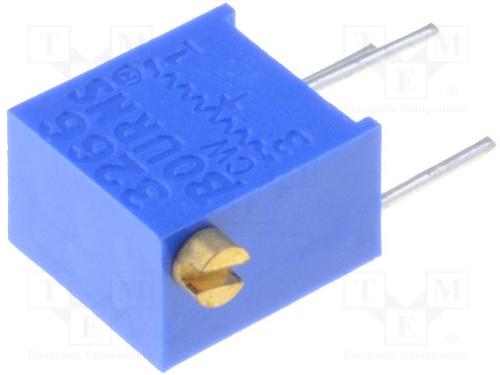

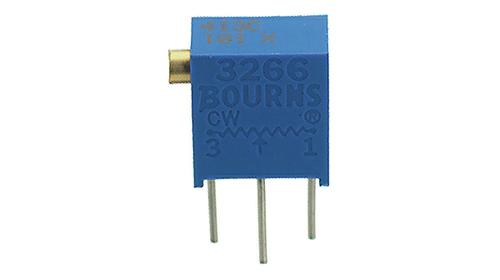

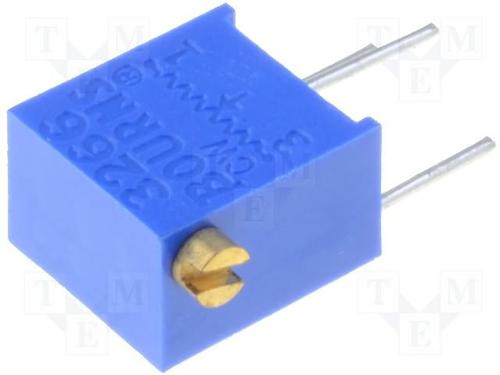

Bourns® 3266 系列 1/4" 方形多转金属陶瓷微调电位计 Trimpot®
小尺寸 - 高包装密度
封闭式设计，可进行电路板冲洗
双尖顶形轴密封
模制主体，带有内置支架
转动臂转到终端就会停转
功率 | 0.25W
---|---
有效移距（标称） | 12 转
容差 | ±10%
电压最大值 | 300 V
温度系数 | ±100ppm/°C
末端电阻 | 1% 或 2Ω（以较大值为准）
工作扭矩 | 3.0 oz.in.
旋转寿命 | 200 个周期
工作温度 | -55°C → +125°C
触点电阻变化（最大值） | 3% 或 3Ω（以较大值为准）

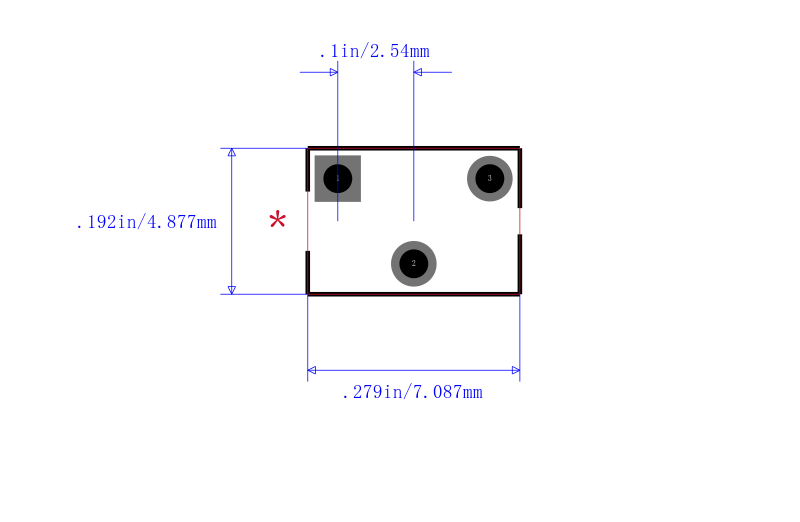

尺寸 | 6.35 x 4.32 x 6.9 mm
引脚直径 | 0.5 mm
引线间距 | 2.54mm
线性或者对数 | 线性
额定电压DC 300 V
绝缘电阻 1000 MΩ
容差 ±10 %
额定功率 0.25 W
电阻 100 Ω
阻值偏差 ±10 %
工作温度Max 150 ℃
工作温度Min -55 ℃
安装方式 Through Hole
封装 100
长度 7.73 mm
宽度 4.5 mm
高度 7.24 mm
封装 100
颜色 Blue
重量 425 mg
工作温度 -55℃ ~ 125℃
温度系数 ±100 ppm/℃
产品生命周期 Active
包装方式 Tube
制造应用 电源管理, 工业, 消费电子产品, 便携式器材
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2016/06/20
ECCN代码 EAR99
HTS代码 8533408050
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
3266X-1-101LF Bourns J.W. Miller 伯恩斯 | 当前型号 | 当前型号 |
3266X-1-101 伯恩斯 | 完全替代 | 3266X-1-101LF和3266X-1-101的区别 |
PV37X101A01B00 村田 | 功能相似 | 3266X-1-101LF和PV37X101A01B00的区别 |
PV37Z101A01B00 村田 | 功能相似 | 3266X-1-101LF和PV37Z101A01B00的区别 |
