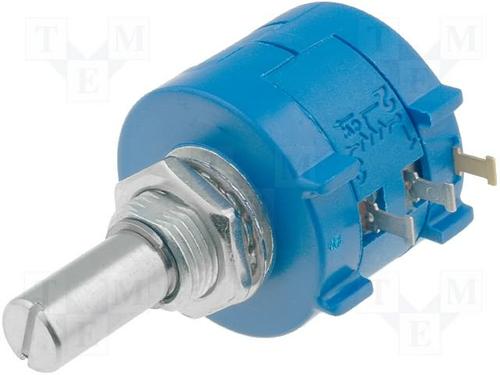

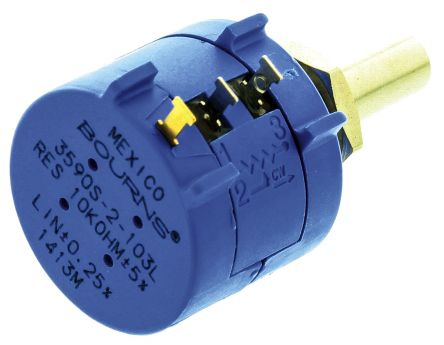

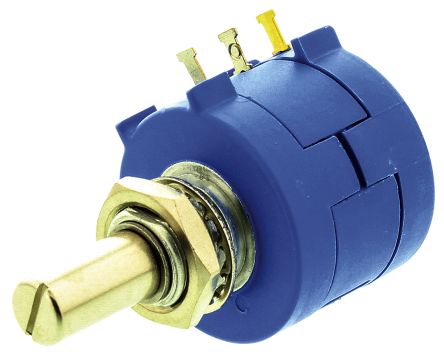

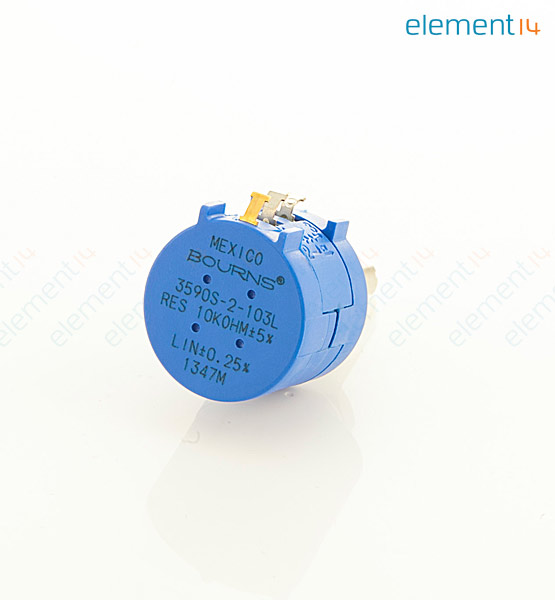

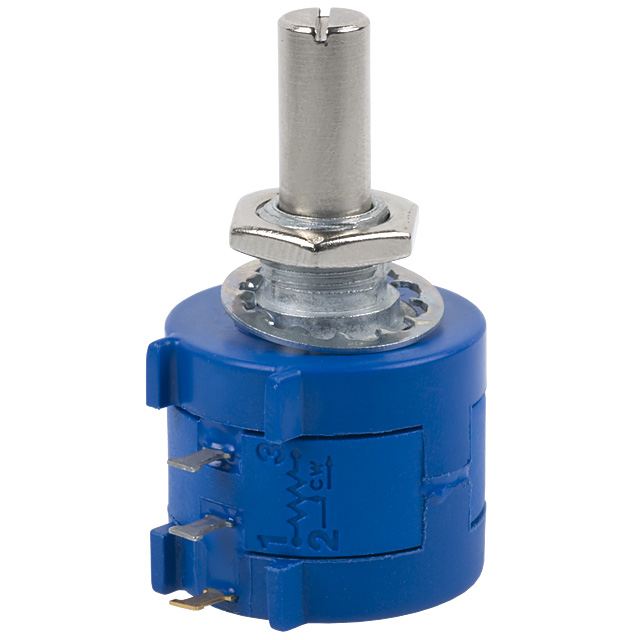

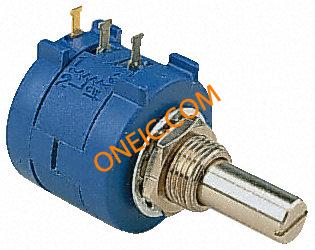

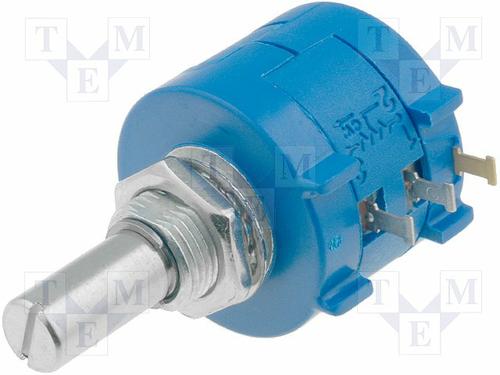

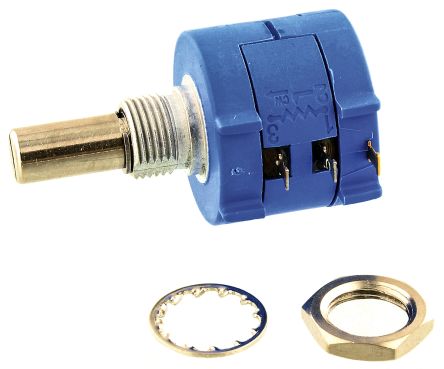

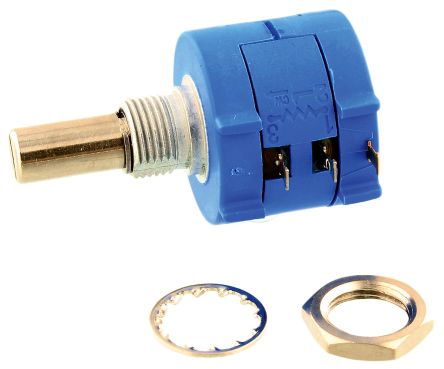

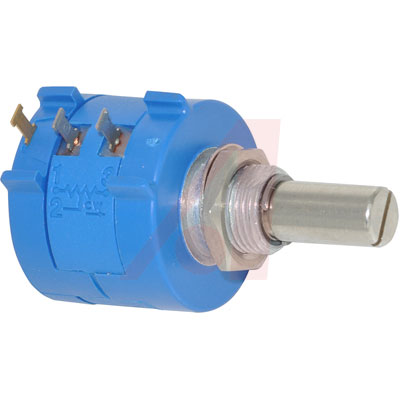

BOURNS 3590S-2-103L 旋转电位器, 绕线, 3590S系列, 10 kohm, 线性, 10 转, 2 W, 套管
3590 系列精密电位计

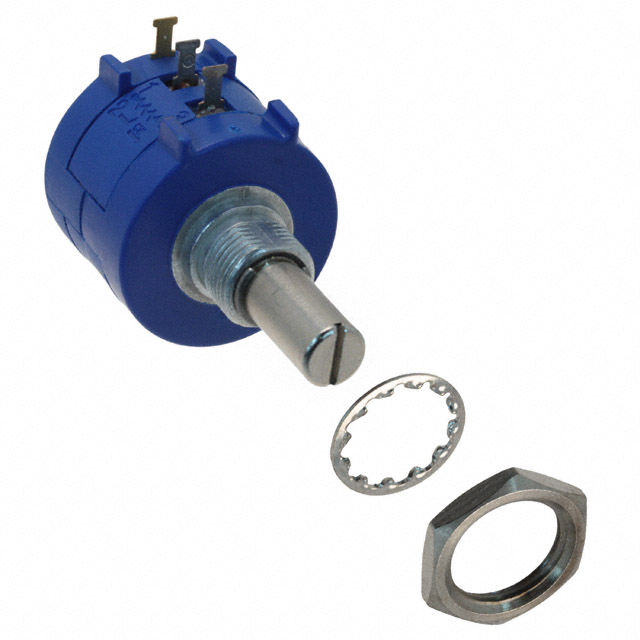

3590 系列线绕精密电位计带衬套安装、完全密封主体、塑料或金属轴和衬套（有关详细信息，请参阅数据表）及印刷电路板引脚。
###
**特点**
线绕电位计
不锈钢轴
坚固
高性能 衬套安装
可密封
###
**应用**
适用于 HMI 应用。
线性（独立） | ±0.25%
---|---
温度系数 | ±50ppm/°C
绝缘 | 500Vdc 时 1000MΩ
介电强度 | 2000V 交流（有效值）
电气旋转和机械旋转 | 3600° +10°, -0°
旋转寿命 | 1 百万圈轴转动
启动扭矩（最大值） | 0.5oz -in. 0.4Ncm
工作温度 | \- 55 ° C → 125 ° C

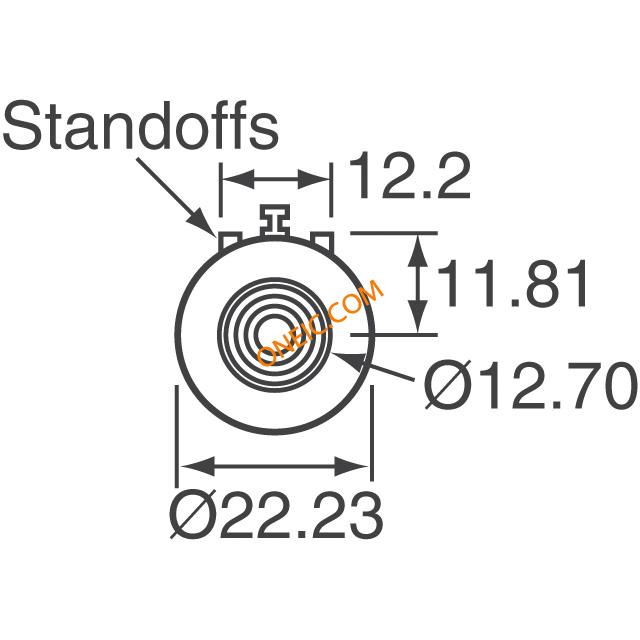

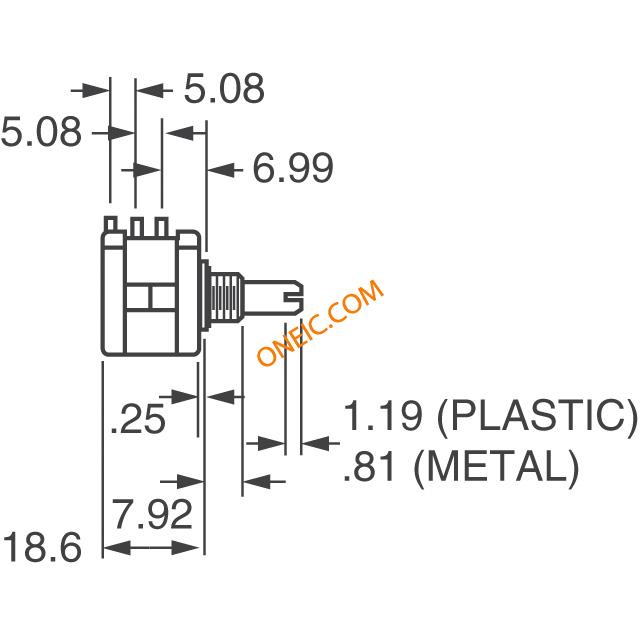

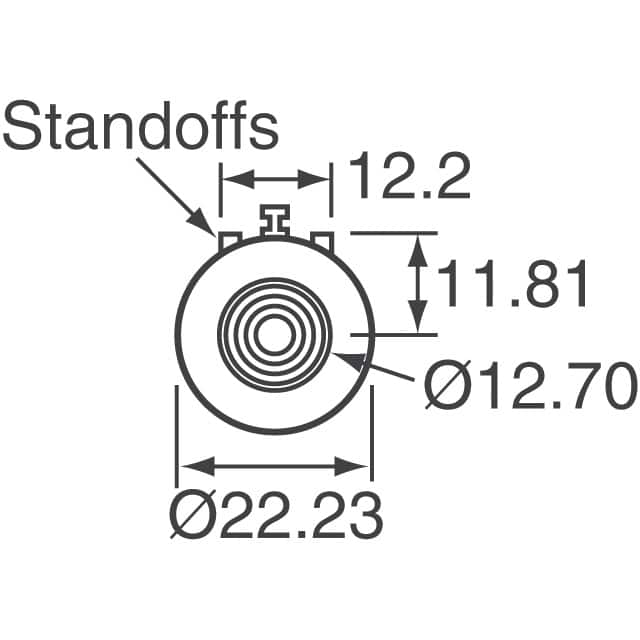

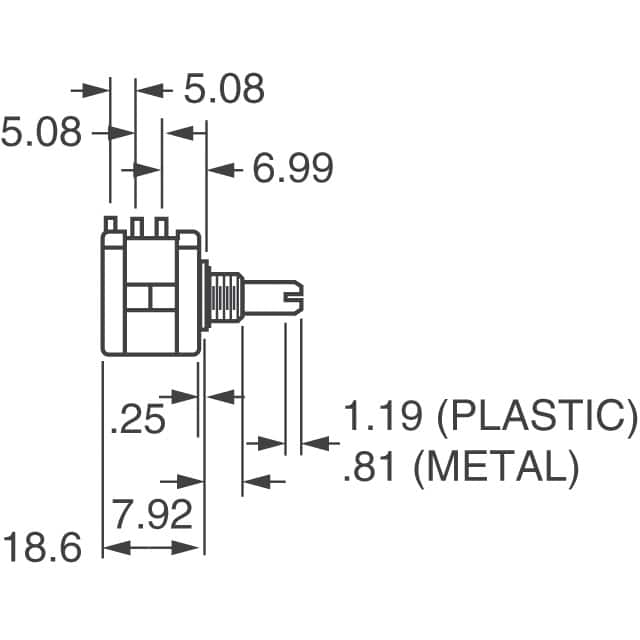

主体尺寸： | Ø22.2 长 18.6mm
轴（金属） | Ø6.35 长 20.6mm- .
安装衬套（金属） | Ø9.5 长 7.92mm
* 测量值包含衬套
额定电压DC 500 V
额定电压AC 450 V
绝缘电阻 1000 MΩ
容差 ±5 %
额定功率 2 W
电阻 10 kΩ
阻值偏差 ±5 %
工作温度Max 125 ℃
工作温度Min -40 ℃
精度 ±5 %
额定电压 450 VAC
安装方式 Solder Lug, Panel
封装 插件
长度 39.22 mm
高度 26.66 mm
直径 22.2 mm
封装 插件
工作温度 -40℃ ~ 125℃
温度系数 ±50 ppm/℃
产品生命周期 Active
包装方式 Bulk
制造应用 消费电子产品
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2016/06/20
ECCN代码 EAR99
HTS代码 8533310000
香港进出口证 NLR
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
3590S-2-103L Bourns J.W. Miller 伯恩斯 | 当前型号 | 当前型号 |
3590S-2-103 伯恩斯 | 完全替代 | 3590S-2-103L和3590S-2-103的区别 |
73JA10K 霍尼韦尔 | 功能相似 | 3590S-2-103L和73JA10K的区别 |
73JB10K 霍尼韦尔 | 功能相似 | 3590S-2-103L和73JB10K的区别 |
