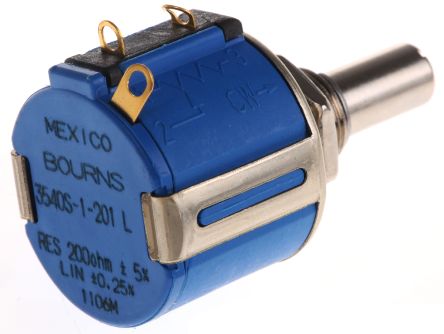

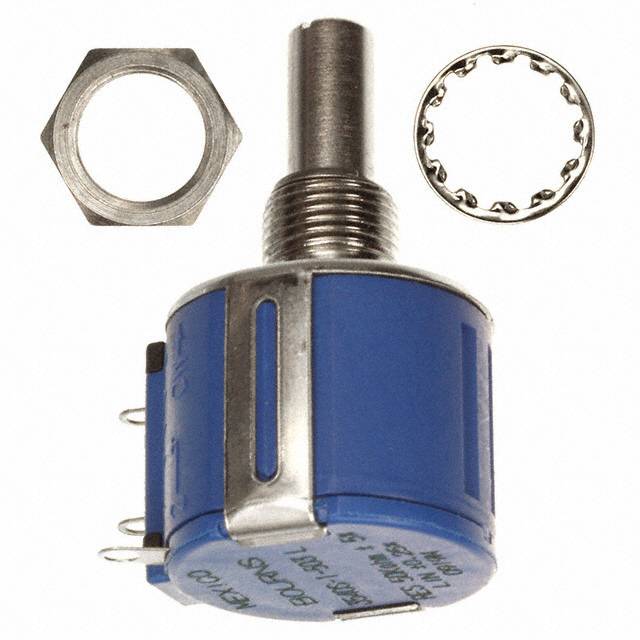

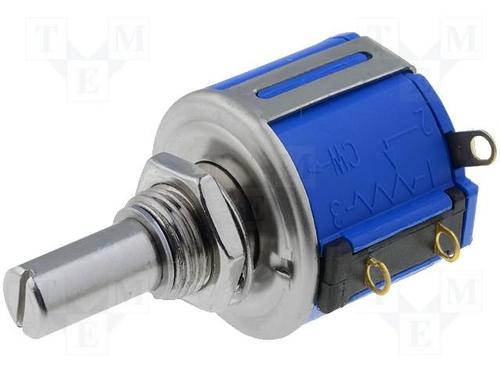

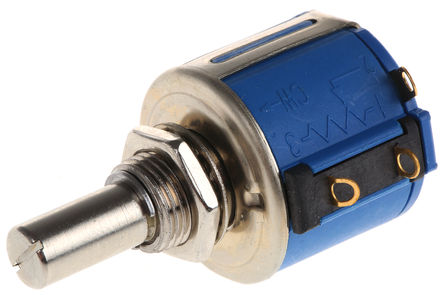

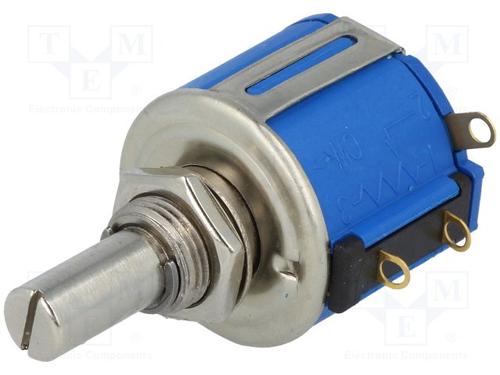

BOURNS 3540S-1-201L 旋转电位器, 绕线, 3540S系列, 200 ohm, 线性, 10 转, 2 W, 面板
22 mm 10 转 3540S 系列
Bourns 3540 系列多转精密电位计特别适用于控制精确度和高可靠性至关重要的应用。这些线绕电位计具有 2 W 的额定功率和 100 至 100K 的范围。
### 特点
衬套安装
可选 AR 接线片功能
可选中心抽头和后轴延长
提供高扭矩
成套,带共轴或同轴
坚固、经济型、高性能型号
### 应用
测量生产设备、工业测试和测量设备,以及医疗设备中的线性距离角度或旋转
线性(独立) | ±0.25%
---|---
温度系数 | ±50ppm/°C
绝缘电阻 | 500Vdc 时 1000MΩ
介电强度 | 1000V 交流(有效值)
旋转寿命 | <1 百万圈轴转动
启动扭矩(最大值) | 0.6oz-in. 0.35Ncm
工作温度 | \- 55 ° C → 125 ° C
机身尺寸 | Ø22.22,长 19.1mm
轴(金属) | Ø6.35,长 20.6mm安装衬套(金属) | Ø9.5,长 7.92mm
额定电压DC 500 V
额定电压AC 447 V
绝缘电阻 1000 MΩ
容差 ±5 %
额定功率 2 W
电阻 200 Ω
阻值偏差 ±5 %
工作温度Max 125 ℃
工作温度Min -40 ℃
安装方式 Solder Lug, Panel
封装 Round - 0.875" Dia x 0.750" H 22.23mm x 19.05mm
长度 39.67 mm
高度 26.99 mm
封装 Round - 0.875" Dia x 0.750" H 22.23mm x 19.05mm
工作温度 -40℃ ~ 125℃
温度系数 ±50 ppm/℃
产品生命周期 Active
包装方式 Tray
制造应用 电源管理, 工业, 消费电子产品, 便携式器材
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2016/06/20
ECCN代码 EAR99
HTS代码 8533310000
