3417-6600

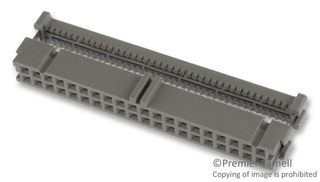

3M  3417-6600  线至板连接器, 3000系列, 40 触点, 插座, 2.54 mm, IDC / IDT, 2 排

3000 系列 2.54 x 2.54 mm 电缆安装 IDC 插座

3000 系列电缆安装工业标准 IDC 带状电缆插座连接器具有 2.54 x 2.54 mm 节距。这些 IDC 电缆插座可接受 26 AWG 和 28 AWG 实心和绞合 1.27 mm 节距扁平带状电缆或散线。使用 IDC 触点消除了之前电缆准备和剥离的需要，并提供了一种快速简单的互连系统用于大量端接。该触点由铍铜制成，具有高耐腐蚀、良好的耐磨性以及比黄铜或青铜更好的导电性。这些 3000 系列 IDC 插座的外壳具有双槽军用极化，有助于精确配接管座连接器。这些 3000 系列 IDC 插座的设计为军用规格规格和 IEC 标准化设定了标准。这些 3000 系列带状电缆插座具有正向锁定金属’J’形夹，可确保连接器的盖牢固固定。盖上具有传导黏结剂，可将盖子保持在带状电缆上，确保连接器和电缆之间精确对准。此功能还有助于产生高产量端接。拉片需单独购买，可使用黏结剂条将其连接至插座。当插座连接器从配接的管座上拔出时，拉片用于减轻电缆端子的应力。还提供键接插头，可插入插座触点，因此公引脚无法插入插座。

### 特点和优势

IDC 触点，可快速简单地进行大量端接

无需电缆准备

坚固可靠的铍铜触点

正向锁定金属’J’形夹，用于牢固盖固定

盖子上具有传导黏结剂，用于将电缆精确对准到连接器

### 产品应用信息

这些 3000 系列电线安装 IDC 插座可用于线到对板或内部布线应用。应用包括工厂和自动化、测试和仪器仪表、医疗、通信和网络以及计算机和外围设备
