3334-6660概述

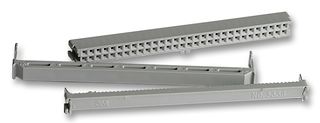

3M  3334-6660  线至板连接器, 3000系列, 60 触点, 插座, 2.54 mm, IDC / IDT, 2 排

3000 系列 2.54 x 2.54 mm 电缆安装 IDC 插座

3000 系列电缆安装工业标准 IDC 带状电缆插座连接器具有 2.54 x 2.54 mm 节距。这些 IDC 电缆插座可接受 26 AWG 和 28 AWG 实心和绞合 1.27 mm 节距扁平带状电缆或散线。使用 IDC 触点消除了之前电缆准备和剥离的需要,并提供了一种快速简单的互连系统用于大量端接。该触点由铍铜制成,具有高耐腐蚀、良好的耐磨性以及比黄铜或青铜更好的导电性。这些 3000 系列 IDC 插座的外壳具有双槽军用极化,有助于精确配接管座连接器。这些 3000 系列 IDC 插座的设计为军用规格规格和 IEC 标准化设定了标准。这些 3000 系列带状电缆插座具有正向锁定金属’J’形夹,可确保连接器的盖牢固固定。盖上具有传导黏结剂,可将盖子保持在带状电缆上,确保连接器和电缆之间精确对准。此功能还有助于产生高产量端接。拉片需单独购买,可使用黏结剂条将其连接至插座。当插座连接器从配接的管座上拔出时,拉片用于减轻电缆端子的应力。还提供键接插头,可插入插座触点,因此公引脚无法插入插座。

### 特点和优势

IDC 触点,可快速简单地进行大量端接

无需电缆准备

坚固可靠的铍铜触点

正向锁定金属’J’形夹,用于牢固盖固定

盖子上具有传导黏结剂,用于将电缆精确对准到连接器

### 产品应用信息

这些 3000 系列电线安装 IDC 插座可用于线到对板或内部布线应用。应用包括工厂和自动化、测试和仪器仪表、医疗、通信和网络以及计算机和外围设备

军用双槽和中心凸缘极化

开放式端盖,用于菊花链或总线

塑料应力消除装置,可防止在拔出时对电缆和触点造成损坏

3334-6660中文资料参数规格
技术参数

触点数 60

极性 Female

线规 26AWG ~ 28AWG

触点电镀 Gold, Gold over Nickel

额定电流 1 A

绝缘电阻 1000 MΩ

排数 2

易燃性等级 UL 94 V-0

针脚数 60

接触电阻 20.0 mΩ

拔插次数 200

额定电流Max 1 A

工作温度Max 105 ℃

工作温度Min -55 ℃

封装参数

引脚间距 2.54 mm

外形尺寸

长度 80.8 mm

宽度 6.10 mm

高度 16.3 mm

引脚间距 2.54 mm

物理参数

外壳颜色 Gray

颜色 Black

触点材质 Copper Alloy

材质 Polybutylene Terephthalate

外壳材质 Plastic

其他

产品生命周期 Active

包装方式 Bulk

制造应用 国防, Aerospace, Defence, Military, 军用与航空

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

军工级 Yes
