39301020概述

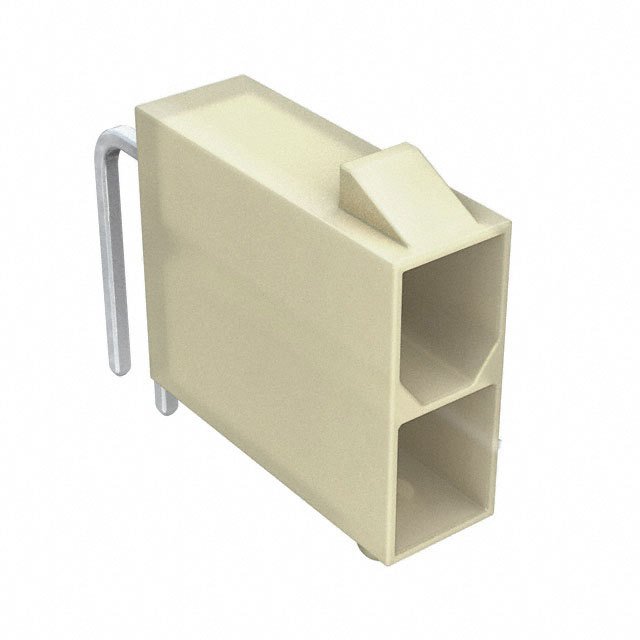

MINI -FIT JR直角接头集会安装销 MINI-FIT JR RIGHT ANGLE HEADER ASSEMBLIES WITH MOUNTING PEGS

39-30-1020, GTIN UPC EAN: 800753616417

.
正向锁定外壳
.
极化连接方向
.
防斜插外壳
.
插座与插头接受标准Mini-Fit与Mini-Fit Plus压接端子

立创商城:
4.2mm 2x1P 弯插


e络盟:
线至板连接器, 直角, 2 触点, 针座, Mini-Fit Jr系列, 通孔安装, 2 排


Jameco:
Connector Wire to Board Header 2 Position 4.2mm Solder Right Angle Thru-Hole Bag


Chip1Stop:
Conn Power HDR 2 POS Solder RA Thru-Hole 2 Terminal 1 Port Mini-Fit Jr™ Bag


Verical:
Conn Wire to Board HDR 2 POS 4.2mm Solder RA Side Entry Thru-Hole Mini-Fit Jr™ Bag


Newark:
# MOLEX  39301020  Rectangular Power Connector, Right Angle, Mini-Fit Jr Series, Through Hole, Plug, 2, 4.2 mm, Pin


儒卓力:
**02P MINI-FIT HEADER 2R W PEGS **


39301020中文资料参数规格
技术参数

触点数 2

极性 Male

触点电镀 Tin

额定电压DC 600 V

额定电压AC 600 V

额定电流 6.00 A

绝缘电阻 1.00 GΩ

排数 2

灼热丝测试标准 Non-Compliant

无卤素状态 Low Halogen

方向 Right Angle

电路数 2

易燃性等级 UL 94 V-2

针脚数 2

接触电阻 10.0 mΩ

拔插次数 30

额定电流Max 13A/触头

工作温度Max 105 ℃

工作温度Min -40 ℃

封装参数

安装方式 Through Hole

封装 Through Hole

引脚间距 4.20 mm

外形尺寸

长度 5.40 mm

宽度 12.8 mm

高度 11.4 mm

封装 Through Hole

引脚间距 4.20 mm

物理参数

外壳颜色 Natural

颜色 Natural

触点材质 Brass

材质 Brass

外壳材质 Nylon

其他

产品生命周期 Active

包装方式 Bag

制造应用 商用车用, 车用, 医用, 便携式器材, 工业自动化, 消费电子产品, 工业, 通信与网络

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

ELV标准 Compliant

REACH SVHC标准 No SVHC

海关信息

ECCN代码 EAR99

数据手册

在线购买39301020
型号: 39301020
制造商: Molex 莫仕
描述:MINI -FIT JR直角接头集会安装销 MINI-FIT JR RIGHT ANGLE HEADER ASSEMBLIES WITH MOUNTING PEGS
