3-520117-2

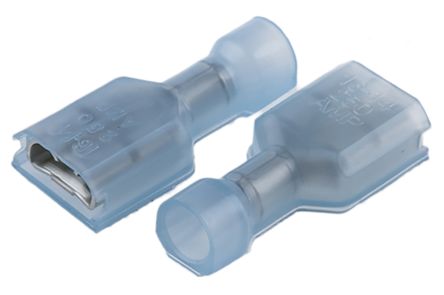

TE Connectivity FASTON 250 系列超快速插座压合接线端子FASTON 250 系列超快速完全绝缘插座压合接线端子，通过在配接时为插片和插座提供完全封装，从而可专门防止电击和短路导线暴露。 这些 FASTON 250 系列超快速插座压合接线端子的外壳采用 UL 94 V-2 类型 6/6 尼龙制造，完全封装镀锡铜合金 FASTON 插座触点，其凹入式外壳可以允许在 600 V 条件下应用。 这些 FASTON 250 系列超快速压合接线端子可端接 26-10 AWG 实心、带熔丝的绞合电线，电线规格和插片尺寸都在外壳上有标明。 外壳薄膜中的插槽，可容许适用带肩插片类型。 这些 FASTON 250 系列超快速插座压合接线端子的内部外壳，以及一个二级卷装配置和插座接线端子上的一个悬臂式安装的一个凹痕，即使在盲匹配位置也能提供正向入口和配接插片触点的接入线。### TE Connectivity 超快速和超快速加强型接线端子这些完全绝缘压接接线端子具有漏斗形电线引入口、电线停止和透视绝缘功能，因此可检测压接。 接线端子符合 UL 和 CSA 要求，并且当与匹配的棘齿工具压接时，还符合 UL 和 CSA 电气性能测试。 超快速插座、标志和插片由标准尼龙制成，这表示并非通过将绝缘槽压接进电缆绝缘来提供支持。 但是，超快速插座由优质尼龙制成，这表示可以通过专门的模具来压接绝缘，为电线提供额外的应力消除。将漏斗形引入线引入套管中，套管不带“八字形”线束 电线停止尖脉冲声有助于确定压接套管中导体的位置 模具使用 ID 标记来标记接线端子 UL 温度额定值为 105°C 不同的电缆绝缘尺寸适合于 额定电压 | 600V ---|--- 最大温度 | +105°C 端子材料 | 镀锡铜合金 绝缘材料 | 尼龙 6.6 ### 注ProCrimper 工具不适用于标志接线端子### 认可UL310，文件编号 E66717；CSA22.2 编号 153，文件编号 LR7189；DIN VDE 06279/9.91. 注册编号 5193；NEMA DC-2

FASTON 250 系列超快速插座压合接线

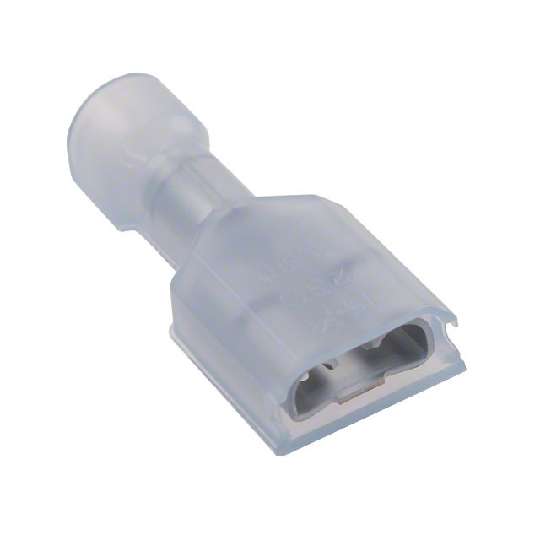

FASTON 250 系列超快速完全绝缘插座压接接线端子，专为防止暴露导线导致电击和电气短路而设计。该接线端子在 V-2 型 6/6 尼龙外壳中受到完全保护。配接时，压接插座和插片由尼龙外壳完全封装。外壳采用漏斗形设计，易于插入电线和防止磨损。外壳还是透明的，可目视检查端接，采用颜色编码，可辅助电线尺寸识别。这些 FASTON 250 系列超快速插座可端接 26 AWG 至 10 AWG 的实心、带熔丝的绞合电线

### 特点和优势

• 完全绝缘，提供防冲击和短路保护

• 配接时，完全密封

• 漏斗形外壳，易于插入电线

• 透明外壳，用于目视检查

• 颜色编码外壳，用于电线尺寸识别
